TE Connectivity 各向异性磁阻 (AMR) 传感器
TE Connectivity各向异性磁阻 (AMR) 传感器旨在为各种工业和汽车应用提供精确、可靠的磁场检测。利用先进的AMR技术，这些传感器提供高灵敏度和优异的线性度，哪怕是在恶劣的环境中。该传感器设计用于位置和速度的无接触检测，可降低机械磨损提高系统寿命。TE Connectivity AMR传感器功耗低，设计坚固，可在极端温度和严苛条件下高效运行，因此非常适合用于需要耐用性和精度的应用。
这些传感器通常用于旋转和线性位置检测、速度和方向检测、齿轮齿检测、电机控制反馈，以及汽车系统中（如变速器和转向系统中）。产品阵容包括G-MRCO前缀器件，其具有紧凑的设计，用于精确的检测磁场，可用在苛刻的环境中。此外还有KMXP系列，其提供更高灵敏度和更长操作范围的高性能检测，使其成为先进位置和速度检测应用的理想选择。
特性
- G-MRCO前缀器件
- 紧凑型TDFN封装：2.5 mm × 2.5 mm × 0.8 mm
- 利用AMR效应由坡莫合金电阻器建造的固态惠斯通电桥
- 单极、线性磁场响应，灵敏度高，迟滞小
- 温度补偿的开关点，近似值Hₛ = 1.85kA/m
- 高电桥电阻可使功耗低
- 电源电压范围宽（上至30V）
- 电桥电阻范围10.3kΩ至11.5kΩ
- 输出振幅可达8mV/V
- 工作温度范围：-45 °C至+125 °C
- KMXP系列
- 12引脚DFN封装，非常适合自动化电路板组装（平面或垂直安装）
- 高空间分辨率和精度，在1mm至5mm之间空气间隙达到10µm至50µm精度
- 无接触测量，提供坚固耐用性
- 内置双惠斯通电桥输出正弦和余弦信号，可实现精确的线性（或选角度）位置检测
- 电源电压高达10 V
- 电流消耗范围~5mA至~10mA
- 高温运行温度可到+150°C
- 耐EMC、灰尘、油脂和污垢
应用
- 转向角度和电动助力转向 (EPS)
- 消费电子旋转拨盘
- 活塞位置
- 通用编码器
- 电位计替代
- 打印机中纸张定位
- 气动搬运机和端点检测
- 液位（油墨、AdBlue等）
- 纸币上安全特征检测

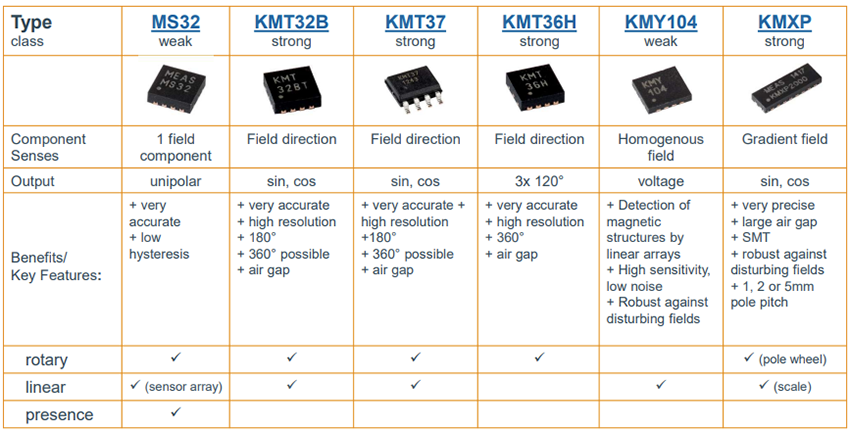

线路卡
特色传感器
TE Connectivity / Measurement Specialties KMXP AMR线性位置传感器
具有高分辨率、高精度感测功能，在1mm到5mm范围内的精度为10μm到50μm。
