TE Connectivity L001047柔性PCB (FPC) 天线

TE Connectivity的L001047柔性PCB (FPC) 天线为13.56MHz、单频段、RFID/NFC嵌入式天线，适用于需要节省空间和灵活安装的嵌入式NFC应用。这些低剖面天线包括铁氧体，以优化性能。L001047 NFC天线采用剥离式粘贴安装方式，支持通用天线模块组装。与标准型号相比，这些天线具有更远的读取距离。L001047天线用于 EV充电、数字订购系统、售票机、入口和门禁系统、数据交换系统和快餐店。

特性

  • 频率：13.56 MHz
  • 通用天线模块组装
  • 天线底部带有铁氧体，以提高性能
  • 薄型
  • 柔性嵌入式天线
  • 剥离式粘贴式安装类型
  • 天线电感（La）为3μH
  • 天线电阻（Ra）为1.6Ω
  • 67MHz自谐振频率
  • 尺寸：32.24 mm x 23 mm x 0.18 mm
  • 工作温度范围：-40 °C至85 °C
  • 读数距离高于竞争对手

应用

  • EV充电
  • 销售点 (POS) 系统
  • 数字订购系统
  • 售票机
  • 家用电器
  • 入口和门禁系统
  • 数据交换系统
  • 快速服务餐厅

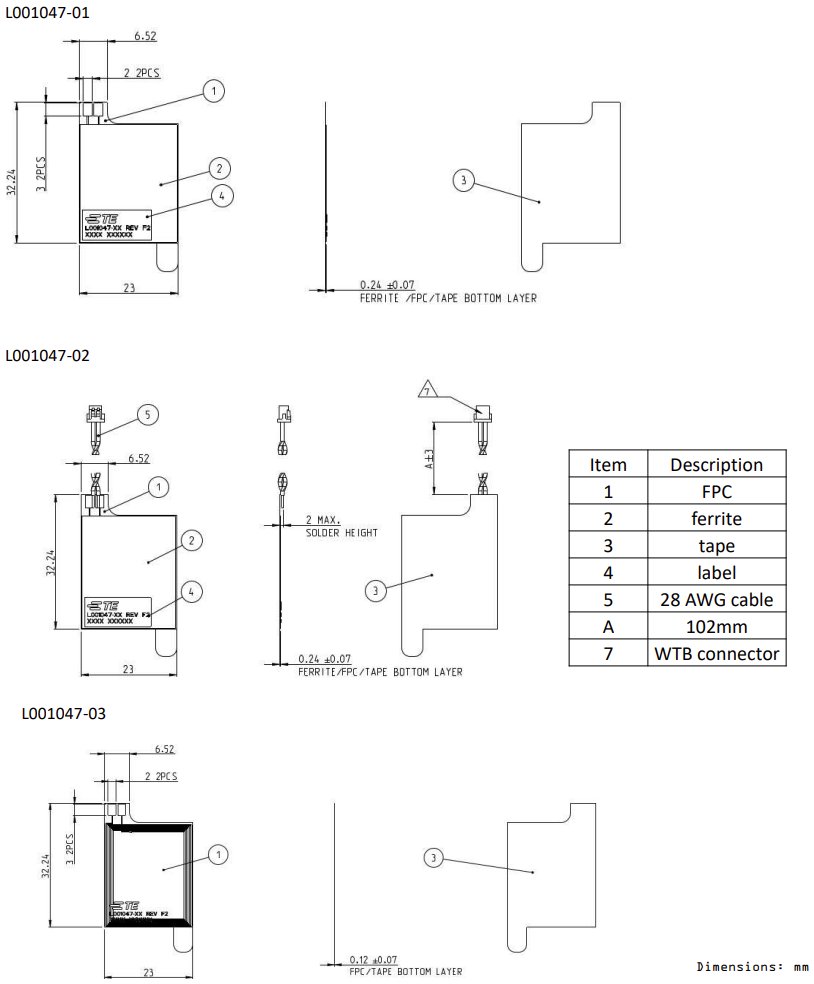

尺寸图纸

机械图纸 - TE Connectivity L001047柔性PCB (FPC) 天线
发布日期: 2025-09-30 | 更新日期: 2025-10-08
