TE Connectivity M12 X-Code现场安装型连接器

TE Connectivity (TE) M12 X-Code现场安装型 (FI) 连接器使Cat 6A无错误、免工具端接，比替代型标准数据连接器解决方案更快。TE M12 X-Code FI连接器设计用于在现场轻松安装，无需拆下无法复原的零件。可将电缆引线以任意长度剥离（无需预先测量），并将通过TE操作杆技术以及连接器内集成的自动切断电线功能实现最佳性能的端接。通过该标准化免工具连接器系列，设计人员能够加快电缆和电缆编织层的装配。

特性

  • 绝缘位移触点 (IDC)
  • 连接器内集成了自动切断电线功能
  • 免工具装配安装
  • 速率高达10GB/s

应用

  • 可编程逻辑控制器
  • 伺服驱动器
  • 工业级以太网交换机
  • 工业无线接入点
  • 工业机械
  • 机器人技术

规范

  • 4x2对，Cat 6A，60V介电强度：扩展板和信号触点之间1.5kVAC rms (50/60Hz)/60s，符合IEC 60512-2，测试4a的要求
  • PoE：IEEE 802.3at，请参见IEC TR 29125：每对电流高达1 A（每个导体500 mA），所有4对均通电
  • UL 94V-0等级材料•
  • 集成电缆应力消除：100N
  • 工作温度范围：-40 °C至+85 °C
  • 插拔次数：>100次

视频

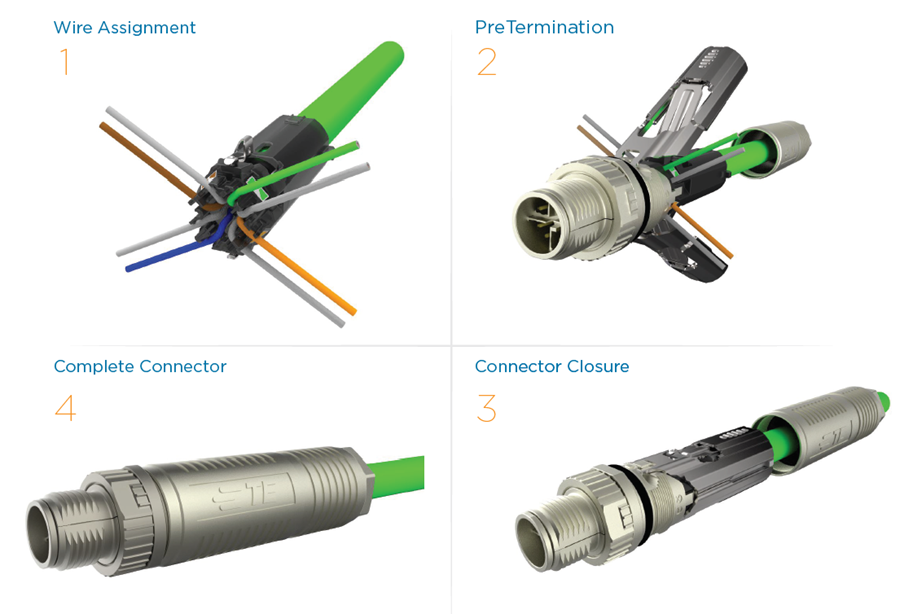

分解视图

图表 - TE Connectivity M12 X-Code现场安装型连接器

相关线组

TE Connectivity M12 X-Code线组和M12 X-Code转RJ45线组

通过UL认证，具有IP67防护等级，适合用于防尘、防水应用，确保可靠连接。

Learn More关于TE Connectivity M12 X-Code线组和M12 X-Code转RJ45线组 View Products与TE Connectivity M12 X-Code线组和M12 X-Code转RJ45线组相关
