TE Connectivity MULTI-BEAM Plus电源连接器
TE Connectivity MULTI-BEAM Plus电源连接器的每个触点最高承载140A电流 ，或四个相邻触点中每个触点最高承载100A电流。这些连接器的制造材料厚实，使用高密度尾部承载更大电流。该器件具有较高的功率和信号密度，可节省电路板空间并降低功耗，同时可扩展的模块化设计可提高配置及PCB设计的灵活性。TE的MULTI-BEAM连接器适合用于数据中心、电信、工业自动化和电源系统。
特性
- 每个触点均承载大电流，四个相邻触点中每个触点最高承载100A电流
- 高功率和信号密度可节省空间，降低功耗
- 可扩展、灵活的设计
- 由高导电性铜合金和高温树脂制成，符合RoHS指令
应用
- 数据中心
- 电信
- 工业自动化
- 电力系统
规范
- 额定电流
- 对于四个相邻电源触点，每个触点100A（最大值）
- 每触点：140A（最大值）
- 插拔次数：250次（最大值）
- 50G机械冲击，符合EIA-364标准
- 4.9G，20Hz至500Hz振动
- 工作温度范围：-40°C至+125°C
- 低插配力
- 每个电源触点：7.12N（最大值）
- 每个低功率触点：1.0N（最大值）
- 插入PCB的插入力
- 每针眼 (EON) 的插入力为50N（最大值）
- PCB厚度
- 压合型：1.5mm（最小值）
- 焊接型：尾长–0.4mm（最大值）

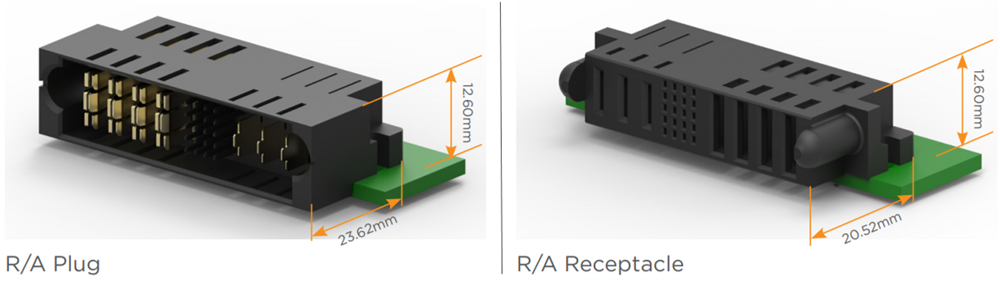

尺寸
信息图
