TE Connectivity OJS微型PCB继电器

TE Connectivity OJS 微型PCB继电器是通用低功耗PCB继电器，具有10A/16A额定电流和200mW敏感线圈。这些PCB继电器的介电强度为4000Vrms ，触点和线圈之间的电气间隙/爬电距离为7mm/11mm。OJS PCB继电器的最长工作/释放时间为15ms/4ms，开关频率为360次/小时。这些PCB继电器的线圈电压范围为5VDC至48VDC，尺寸为18.2mm x 10.2mm x 14.8mm。典型应用包括照明、智能插头、电源、电器和工业控制。

特性

  • 1极10/16A和1 form A (NO) 触点排列
  • 10A/16A额定电流，具有敏感的200mW线圈
  • 线圈电压范围：5VDC至48VDC
  • 开关频率：360次/小时
  • 线圈触点介电强度：4000Vrms
  • 最长工作/释放时间：15ms/4ms
  • 间隙/爬电距离：7mm/11mm
  • 小尺寸：18.2mm x 10.2mm x 14.8mm
  • 产品符合IEC 62368-1标准

应用

  • 照明
  • 智能插头
  • 电源
  • 家用电器
  • 工业控制

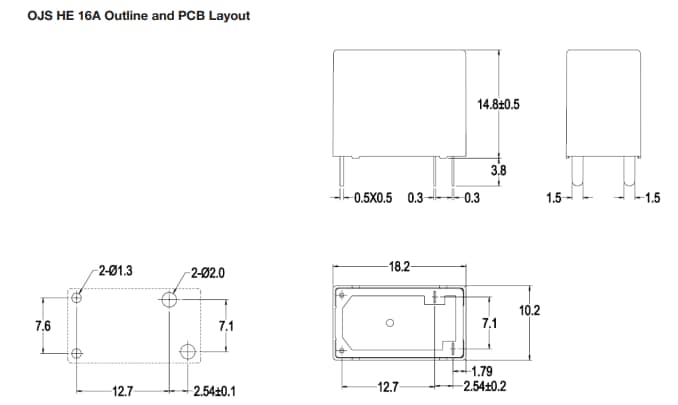

尺寸 (mm)

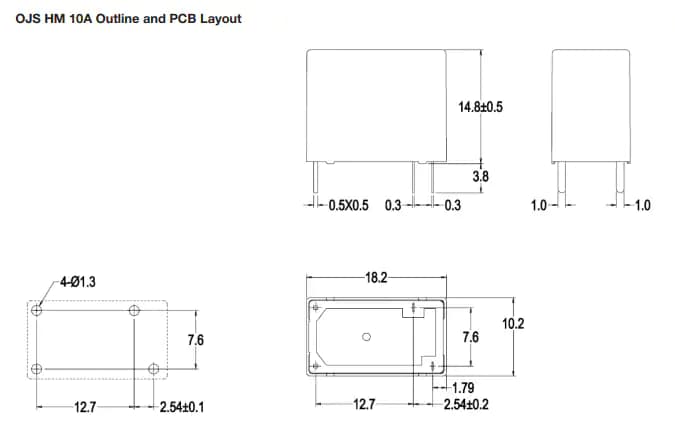

机械图纸 - TE Connectivity OJS微型PCB继电器

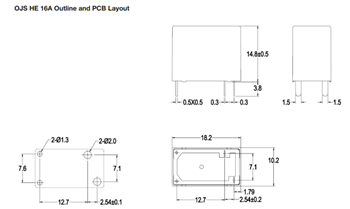

机械图纸 - TE Connectivity OJS微型PCB继电器
View Results ( 12 ) Page
物料编号 描述 线圈电压 触点电流额定值 线圈电阻 线圈电流 功耗
2071556-6 通用继电器 OJS-SS-105HMF,00000 24 VDC 10 A 125 Ohms 40 mA 200 mW
2071556-8 通用继电器 OJS-SH-124HMF,00000 24 VDC 10 A 2.88 kOhms 80 mA 200 mW
2071556-4 通用继电器 OJS-SS-112HMF, 00000 12 VDC 10 A 720 Ohms 17 mA 200 mW
1-2071556-1 通用继电器 OJS-SS-105HEF,00000 5 VDC 16 A 56 Ohms 40 mA 450 mW
1-2071556-2 通用继电器 OJS-SH-105HEF,00000 5 VDC 16 A 56 Ohms 40 mA 450 mW
2071556-1 通用继电器 OJS-SS-112HEF,00000 12 VDC 16 A 320 Ohms 17 mA 450 mW
2071556-5 通用继电器 OJS-SS-124HMF,00000 24 VDC 10 A 2.88 kOhms 80 mA 200 mW
1-2071556-0 通用继电器 OJS-SH-124HEF,00000 24 VDC 16 A 1.28 kOhms 80 mA 450 mW
2071556-2 通用继电器 OJS-SS-124HEF,00000 24 VDC 16 A 1.28 kOhms 80 mA 450 mW
2071556-3 通用继电器 OJS-SH-112HEF,00000 12 VDC 16 A 320 Ohms 17 mA 450 mW
发布日期: 2021-06-23 | 更新日期: 2022-10-27
