Terasic Technologies Cyclone V GX入门套件

Terasic Cyclone V GX入门套件是一款基于Altera Cyclone V GX FPGA构建的强大硬件设计平台。该套件针对收发器应用进行了成本和功耗优化，同时采用业界领先的可编程逻辑，可提供极致的设计灵活性。Cyclone V FPGA具备满足大规模应用所需的功耗、成本和性能水平。这些应用包括协议桥接、电机控制驱动、广播视频转换器、采集卡以及手持设备。

Cyclone V入门套件开发板包含Arduino接口、板载USB Blaster以及音频和视频功能等硬件。此外，该套件还板载HSMC连接器配备高速收发器，可实现更丰富的硬件配置。通过充分利用这些功能，Terasic Cyclone V入门套件是展示、评估和验证Altera Cyclone V GX FPGA真正潜力的理想解决方案。

特性

  • Cyclone V GX 5CGXFC5C6F27C7N器件
  • 77K可编程逻辑单元
  • 4884Kb嵌入式存储器
  • 6个分数PLL
  • 2个硬存储器控制器
  • 6个3.125G收发器
  • 四通道串行配置器件 – FPGA上的EPCQ256
  • 板载USB Blaster（标准Type-B USB连接器）
  • 支持JTAG和AS模式配置
  • 4GbLPDDR2 x32位数据总线
  • 4MbSRAM x16位数据总线
  • UART转USB
  • 1个HSMC，包括4通道3.125G收发器
  • 2x20 GPIO接头
  • Arduino接头，包含模拟引脚
  • 4个SMA (DNI)，单通道3.125G收发器
  • HDMI TX，兼容DVI v1.0和HDCP v1.4
  • 24位编解码器，线路输入、线路输出和麦克风输入插孔
  • 18个LED
  • 10个滑动开关
  • 4个防抖按键
  • 1个CPU重置按钮
  • 4个7段显示器
  • 提供SPI和4位SD模式用于SD卡访问
  • 12V DC输入

应用

  • 协议桥接
  • 电机控制驱动器
  • 广播视频转换器和采集卡
  • 手持设备

套件内容

  • Cyclone V GX入门板
  • 快速入门指南
  • 12V DC电源
  • Type-A公头至Type-B公头USB线

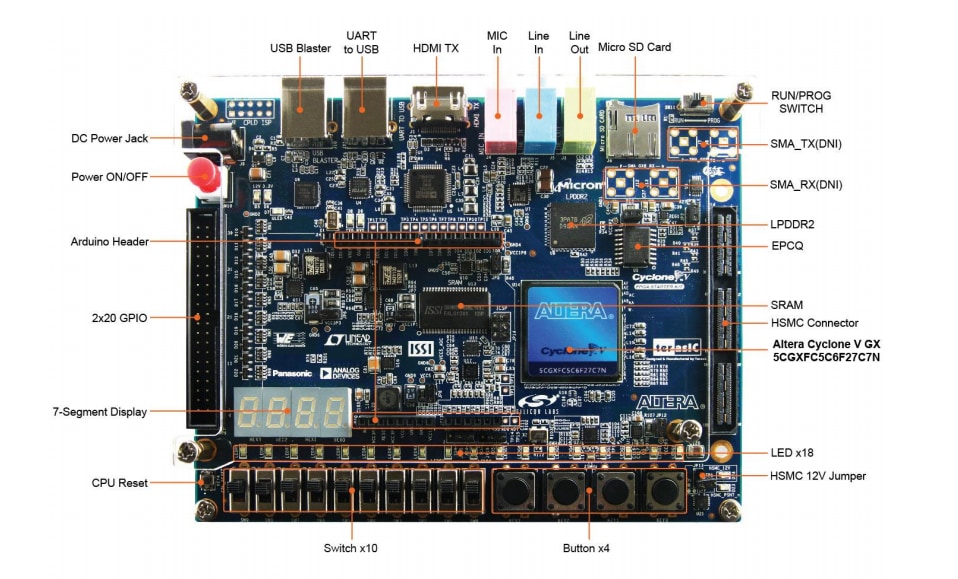

电路板概览（正面）

位置电路 - Terasic Technologies Cyclone V GX入门套件

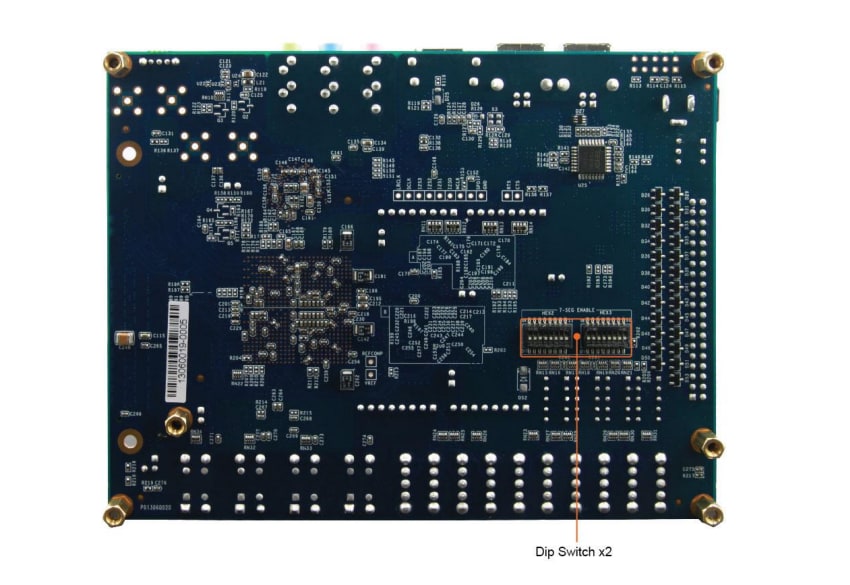

电路板概览（背面）

位置电路 - Terasic Technologies Cyclone V GX入门套件

视频

框图

框图 - Terasic Technologies Cyclone V GX入门套件
