Texas Instruments BOOSTXL-TLC6948EVM驱动器评估模块
Texas Instruments BOOSTXL-TLC6948EVM驱动器评估模块 (EVM) 是TLC694x系列工程演示和评估的基准。TLC694x系列是16通道、32路、48路复用、16位ES-PWM恒流LED驱动器，采用QFN封装。BOOSTXL-TLC6948EVM使用三个TLC694x VQFN封装器件驱动16个RGB LED，每个器件控制一种颜色。该评估模块还具有验证LED开路检测 (LOD) 和IREF电阻短路保护 (ISP) 的功能。
特性
- 内置16kB内存支持32路多路复用
- 增强电路，提高LED显示性能
- 集成高速串行数据接口
- 诊断和保护
- 智能省电模式
应用
- 单色、多色、全色LED显示器
- 高刷新速率LED视频显示器
- 高密度、小脚距LED矩阵显示器
- LED标记板、消息板
- 可变信息标志 (VMS)

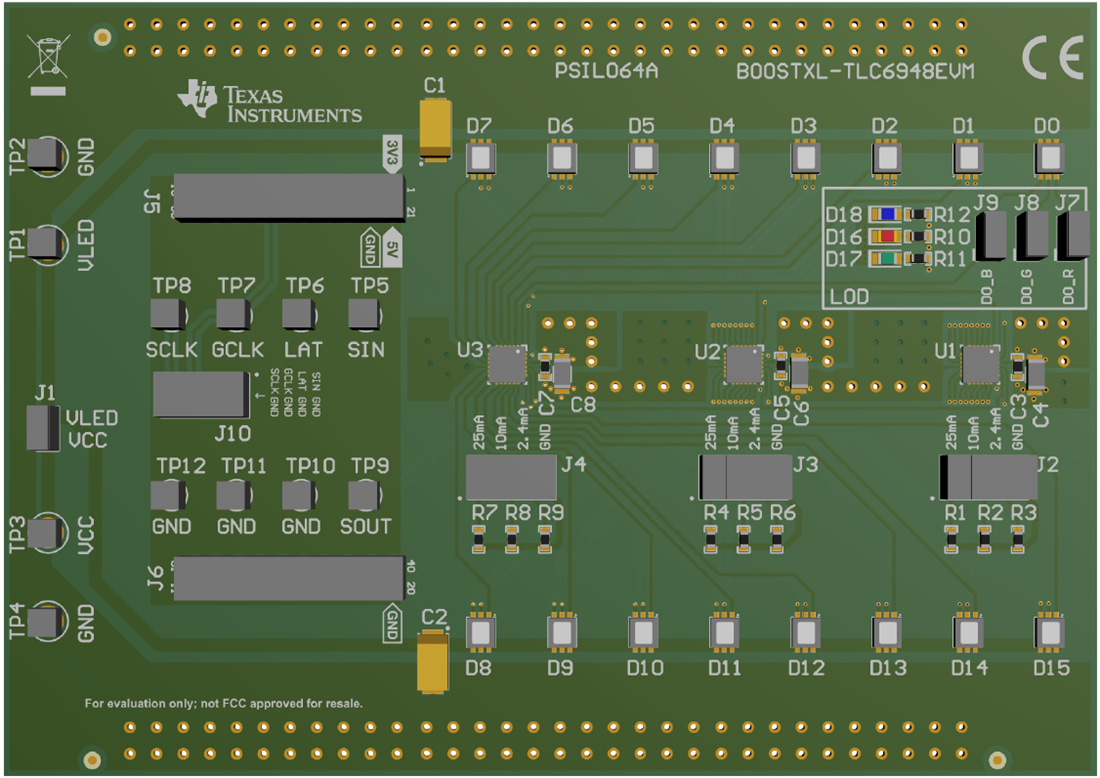

板布局
相关产品
Texas Instruments TLC694x恒定电流LED驱动器
提供高多路复用、高PWM分辨率和高刷新率。
