Texas Instruments BQ25170J 800mA线性电池充电器

Texas Instruments BQ25170J 800mA符合JEITA标准的线性电池充电器设计用于空间受限的便携式应用中的单节锂离子、锂聚合物和LiFePO4电池。BQ25170J只有一路功率输出来给电池充电。如果系统平均负载使电池不能在安全定时内充满，则可以加入一个系统负载与电池并联。同时，当系统负载与电池并联时，充电电流在系统和电池之间共享。

TI BQ25170J 800mA线性电池充电器为锂离子电池充电有三个阶段：预充电，让耗尽电量的电池得到恢复，恒定电流快速充电实现大部分充满，电压调节至完全充满。在这三个阶段，内部控制环路会监控集成电路结温，如果超出内部温度阈值 TREG，会降低充电电流。

该器件完全集成了充电器功率级和充电电流检测功能。充电器功能具有高精度电流和电压调节环路、充电状态显示以及自动充电终止。同时，充电电压和快速充电电流可通过外部电阻器进行编程设定。预充电和终止电流阈值跟踪快速充电电流设置。

特性

  • 输入电压可耐受高达30V电压
  • 自动睡眠模式，降低功耗
    • 电池漏电流：350nA
    • 充电禁用时输入漏电流：80µA
  • 支持单节锂离子、锂聚合物和LiFePO4电池
  • 外部电阻器可编程操作
    • VSET设置电池调节电压：
      • 锂离子：4.05V、4.1V、4.2V、4.35V、4.4V
      • LiFePO4：3.5V、3.6V、3.7V
    • ISET用于充电电流从10mA至800mA设置
  • 充电特性
    • 预充电电流：ISET的20%
    • TS引脚，用于JEITA范围内充电操作控制
    • 终止电流：ISET的10%
    • NTC热敏电阻输入，用于监控电池温度
    • 引脚，用于充电功能控制
    • 开漏输出，用于状态和故障指示
    • 开漏输出，用于电源良好指示
  • 高精度
    • 充电电压精度：±0.5%
    • ±10%充电电流准确度
  • 集成故障保护
    • 6.6V IN过压保护
    • 基于VSET的过压保护
    • 过流保护：1000mA
    • 125°C热调节；150°C热关断保护
    • OUT短路保护
    • VSET、ISET引脚短路/开路保护

应用

  • 真正无线耳机
  • 可穿戴配件、智能手环
  • 美容美发
  • 电动牙刷
  • 车队管理、资产跟踪

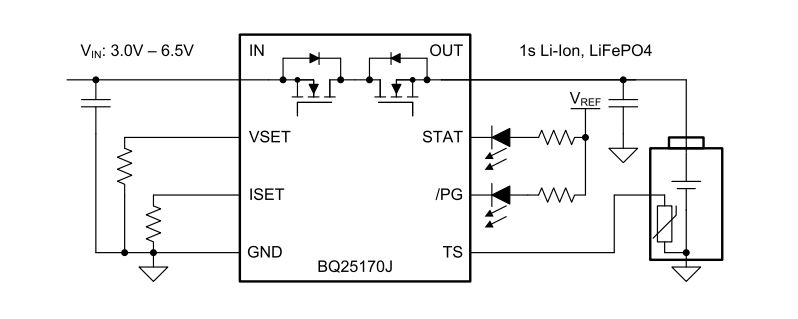

简化示意图

原理图 - Texas Instruments BQ25170J 800mA线性电池充电器
