Texas Instruments bq2597x 8A电池充电器
Texas Instruments bq2597x 8A是使用开关电容器架构且效率达 97% 的高效 8A 电池充电解决方案。该架构和集成式FET经过优化，实现50%的占空比，这就允许电缆电流向电池提供的电流的一半。此功能可以降低充电线上的损失，以及限制应用温度升高。两相架构可降低输入电容器要求并减少输出电压纹波。当与标准充电器（如bq2589x）配合使用时，该系统通过CC、CV和端接预充电以最低功率损耗实现最快的充电速度。
特性
- 功率级效率高达97%，实现8A快速充电
- 开关电容架构，优化实现50%的占空比
- 输入电压为电池电压的两倍（3.5V至4.65V）
- 输出电流为输入电流的两倍（高达4.5A）
- 降低电缆的功耗
- 集成的可编程保护特性，实现安全操作
- 输入过压保护 (BUS_OVP)
- 输入过电流保护 (BUS_OCP)，带可调节警报
- 输入过压，具有外部OVP FET（VAC_OVP高达17V，仅bq25970）
- 电池过压保护 (BAT_OVP)，带可调节警报
- 输出过压 (VOUT_OVP)
- 输入过电流保护 (BUS_OCP)，带可调节警报
- IBAT过流保护 (BAT_OCP)，带可调节警报
- 电池温度监测
- 连接器温度监测
- 可编程设置，用于系统优化
- 可选VBATREG和IBATREG调节，用于系统负载和壁式适配器瞬变 (仅bq25970，搭配外部OVP FET）
- STAT、FLAG和MASK选项，用于中断
- ADC读数和配置
- 集成12位高效模数转换器 (ADC)
- ±0.5%总线电压
- ±0.5% VOUT电压
- -0.4%至0.2% BAT电压，具有差分感应
- ±1.5%BAT电流 (6A时，带外部RSENSE)
- ±1%BAT温度
- ±1%BUS温度
- ±4°C芯片温度
应用
- 智能手机
- 平板电脑

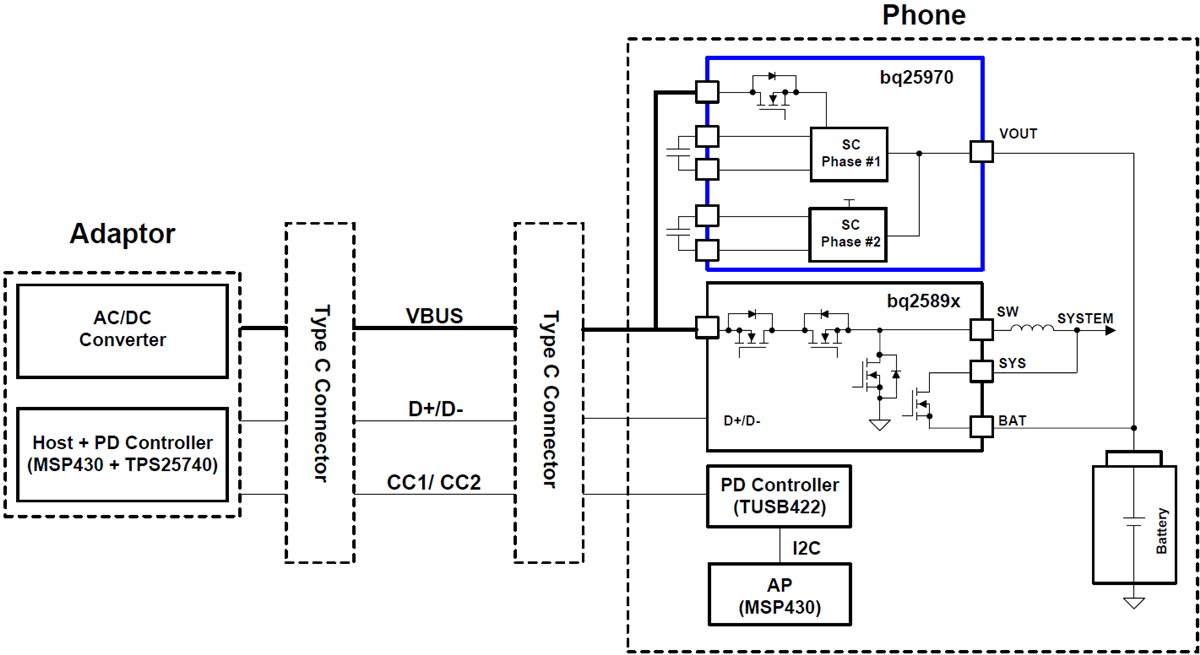

简化应用
发布日期: 2018-06-26
| 更新日期: 2023-03-07
