Texas Instruments ESD2CANFD24W-Q1 ESD 保护二极管

Texas Instruments ESD2CANFD24W-Q1 ESD保护二极管是一款汽车级双向保护设备，设计用于车载网络中的控制器区域网络 (CAN) 接口保护。双通道设备保护CANH和CANL总线线免受静电放电和其他瞬变的影响，同时采用紧凑的DFN1110-3封装，其侧面可润湿，适用于汽车组件。

ESD2CANFD24W-Q1结合低IO电容、低动态电阻和低钳位电压，有助于保护下游组件，并支持稳健的系统级瞬态保护。TI ESD2CANFD24W-Q1 ESD保护二极管专为CAN、CAN FD、CAN SIC和CAN XL应用而设计，典型线路电容为2pF，支持高达10Mbps的数据传输速率。

这些二极管专为汽车网络而设计，可在安全关键型环境中提供可靠的ESD和浪涌保护。该设备目前在售，符合汽车级标准，工作温度范围为-55°C至+150°C，适用于要求严苛的车辆电子应用。

特性

  • 单个元器件即可为CANH和CANL提供完整ESD保护的双通道设备
  • 用于CAN接口保护的双向ESD保护二极管
  • 低钳位电压，有助于保护下游组件
  • 低I/O电容，适用于高达10Mbps的CAN、CAN FD、CAN SIC和CAN XL应用
  • 低动态电阻，支持系统级瞬态保护的低动态电阻
  • 额定可耗散ISO 10605汽车标准中规定的接触放电ESD冲击
  • 可湿性侧翼封装，满足汽车检测和组装要求

应用

  • 汽车车载网络
    • 控制器局域网 (CAN)
    • 受控区域网络灵活数据速率（CAN-FD）
    • 低、故障容限CAN
    • 高速CAN
  • 工业控制网络
    • DeviceNet IEC 62026-3
    • CANopen – CiA 301/302-2和EN 50325-4

规范

  • 反向工作电压：24V
  • 击穿电压最小值：25.5V
  • IO电容典型值：2pF，产品标题中列出的数值为3pF
  • IEC 61000-4-2接触放电额定值：±22000V
  • IEC 61000-4-5浪涌额定值：3.5A
  • 8/20μs时，最大峰值脉冲功率：133W
  • 钳位电压：37V
  • 动态电阻典型值：0.61Ω
  • IO漏电流最大值：50nA
  • 工作温度范围： -55 °C至+150 °C
  • 包装
    • DFN1110-3 封装
    • USON (DXA)、3引脚CAD模型支持

典型应用

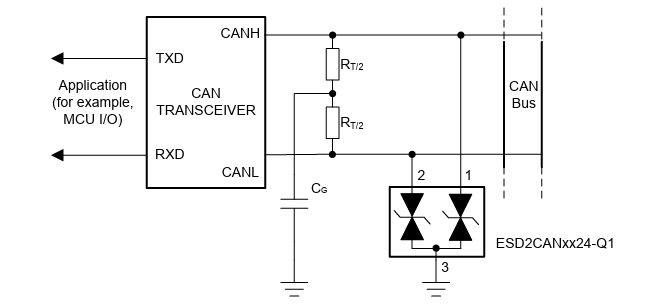

应用电路图 - Texas Instruments ESD2CANFD24W-Q1 ESD 保护二极管

功能框图

框图 - Texas Instruments ESD2CANFD24W-Q1 ESD 保护二极管
发布日期: 2026-06-22 | 更新日期: 2026-08-04
