Texas Instruments LM74202-Q1带集成FET的理想二极管
Texas Instruments LM74202-Q1带集成FET的理想二极管具有各种保护特性。该器件具有宽电源输入范围，可控制12V汽车电池供电应用。LM74202-Q1可使负载承受高达±40V的正负电源电压并保护负载免受其影响。该器件可提供负载、电源和器件保护，并具有诸多可编程特性，包括过流、浪涌电流控制、过压和欠压阈值。该器件内置坚固的保护控制模块并具有40V额定电压，简化了用于ISO标准脉冲测试的系统设计。
借助关断引脚，可将该器件置于低电流关断模式，从外部控制内部FET的启用和禁用。为实现系统状态监视和下游负载控制，LM74202-Q1提供故障输出和精确的电流监视器输出。MODE引脚可用于在三种限流故障响应（断路器、闩锁和自动重试模式）之间灵活地对LM74202-Q1进行配置。该器件可监控V(IN) 和V(OUT)，从而在V(IN) < (V(OUT)-10mV) 时提供反向电流阻断。此功能可在电池输出短路故障期间保护系统总线免受过压影响，并在断电和掉电情况下帮助保持电压。
LM74202-Q1理想二极管采用5mm × 4.4mm 16引脚HTSSOP封装，额定工作温度范围为–40°C至+125°C。
特性
- 符合汽车应用类AEC-Q100标准
- 温度等级1：–40°C ≤ TA ≤ +125°C
- 符合AEC-Q100-012短路可靠性A级标准
- HBM ESD分类等级2
- CDM ESD分类等级C6
- 工作电压：4.2V至40V，最大值为42V
- 低至-40V的集成反向输入极性保护
- 集成背靠背MOSFET，总RON为150mΩ
- 瞬态抑制高达55V
- 0.1A至2.23A可调限流（1A时精度为±5%）
- ISO7637和ISO16750-2测试期间的负载保护
- 电池短路和接地短路保护
- 反向电流阻断，用于防止电池输出短路
- IMON电流指示器输出（±8.5%精度）
- 低静态电流（工作时为285µA，关断时为16µA）
- 可调UVLO、OVP截止、浪涌电流控制
- 可选的限流故障响应选项（自动重试、闩锁、CB模式）
- 采用易于使用的16引脚HTSSOP封装
应用
- 前置摄像头、后置摄像头
- 驱动辅助ECU
- 远程信息处理控制单元
- 蜂窝模块资产跟踪

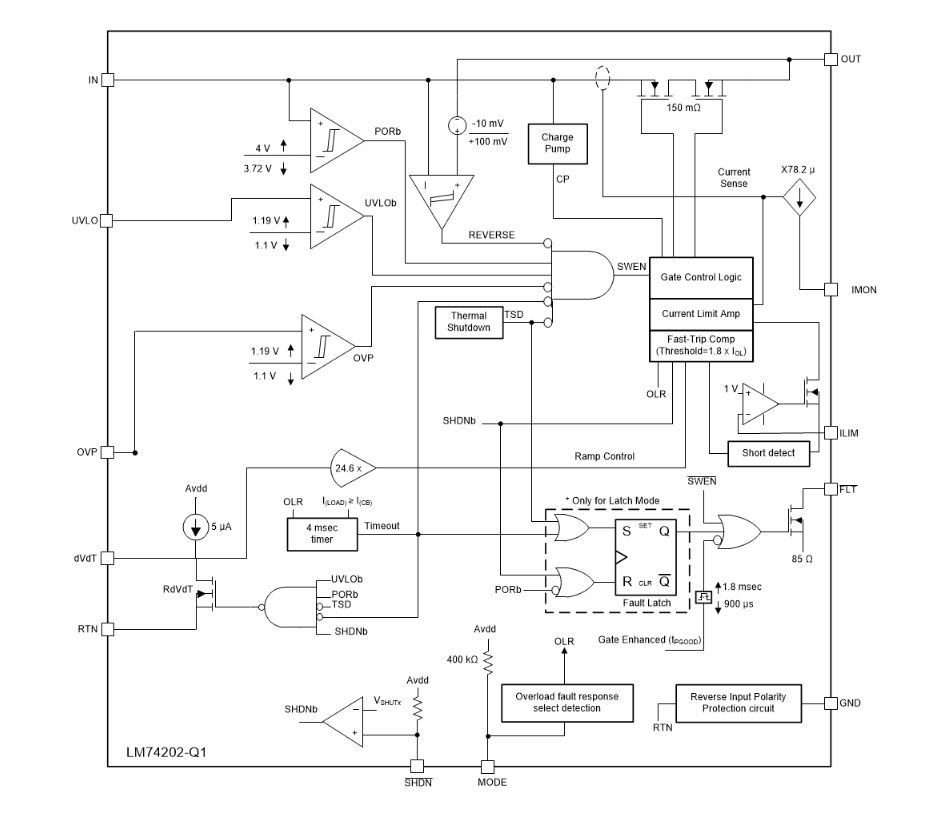

框图
发布日期: 2019-10-16
| 更新日期: 2023-12-19
