Texas Instruments LM76202-Q1带集成FET的理想二极管
Texas Instruments LM76202-Q1带集成FET的理想二极管是具有各种保护特性的60V二极管。LM76202-Q1可使负载承受高达±60V的正负电源电压并保护负载免受其影响。该器件具有宽电源输入范围，可控制12V和24V汽车电池供电应用。
它具有过流保护、浪涌电流控制、过压保护和欠压阈值保护等多种可编程特性，能够为负载、电源和器件提供保护。LM76202-Q1内置坚固的保护控制模块并具有60V额定电压，简化了用于ISO标准脉冲测试的系统设计。
该器件采用5mm × 4.4mm 16引脚HTSSOP封装，额定温度范围为–40°C至+125°C。
特性
- 符合汽车应用类AEC-Q100标准
- 温度等级1：–40°C ≤ TA ≤ +125°C
- 符合AEC-Q100-012短路可靠性A级标准
- HBM ESD分类等级2
- CDM ESD分类等级C6
- 工作电压：4.2V至60V，最大值为62V
- 低至–60V的集成反向输入极性保护
- 集成背靠背MOSFET，总RON为150mΩ
- 瞬态抑制高达65V
- 0.1A至2.23A可调限流（1A时精度为±5%）
- ISO7637和ISO16750-2测试期间的负载保护
- 电池短路和接地短路保护
- 反向电流阻断，用于防止电池输出短路
- IMON电流指示器输出（±8.5%精度）
- 低静态电流（工作时为285µA，关断时为16µA）
- 可调UVLO、OVP截止、浪涌电流控制
- 出厂设置38V过压钳位选项
- 可选的限流故障响应选项（自动重试、闩锁、CB模式）
- 采用易于使用的16引脚HTSSOP封装
应用
- 前置摄像头、后置摄像头
- 驱动辅助ECU
- 远程信息处理控制单元
- 蜂窝模块资产跟踪

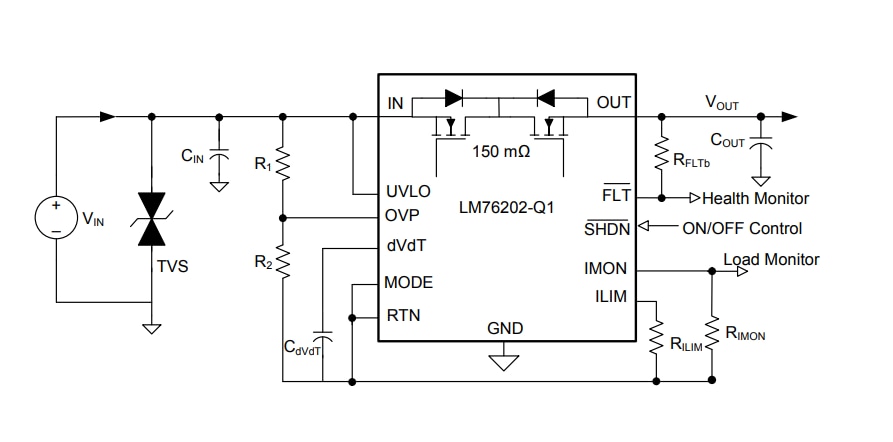

简化示意图
Related Development Tool
Texas Instruments LM76202-Q1EVM理想二极管评估模块 (EVM)
可对LM76202-Q1进行参考电路评估，LM76202-Q1是一款紧凑型4.2V至55V、2.23A理想二极管。
