Texas Instruments LMR38010/LMR38010-Q1 降压转换器
Texas Instruments LMR38010/LMR38010-Q1 SIMPLE SWITCHER® 同步 降压转换器，目的是在一个广泛的 输入电压范围，尽量减少对外部 浪涌 suppression 组件的需求。 LMR38010，在 输入电压，低至 4.2V，在近 100%，占空因数，如果需要的话，在，工作。这一特性使得LMR38010成为宽输入工业应用和MHEV/EV系统的最佳选择。
TI LMR38010/LMR38010-Q1降压转换器利用精密使能功能，通过实现与宽输入电压的直接连接或对设备启动和关闭的精确控制来提供灵活性。通过内置的滤波和延迟，电源良好标志可以准确指示系统状态，无需使用外部监控器。转换器结合伪随机扩频，实现最小EMI。同时，设备 CAN，在 200kHz 和 2.2MHz 之间配置一个 切换频率，以避免对噪音敏感的 频率 带。此外，LMR38010 CAN，选择 频率，在低 工作频率，改善 效率，或在高 解决方案 大小，减少 工作频率。
LMR38010具有内置保护功能，如逐周期限流、打嗝模式短路保护，以及在功率耗散过大时的热关机。
LMR38010/LMR38010-Q1采用8引脚、4.89mm × 3.90mm HSOIC PowerPAD封装。LMR38010-Q1器件符合AEC-Q100标准，适用于汽车应用。
特性
- 支持功能安全
- 可帮助进行功能安全系统设计的文档
- 配置用于严苛的工业应用
- 输入电压范围：4.2V至80V
- 连续输出电流：1A
- 超低的 40µA 操作 静态电流
- >VIN 和GND之间有1.5mm的距离 pin
- 可调整的 切换频率，从 200kHz 到 2.2MHz
- 频率 同步到一个外部的 clock
- 扩频选项可降低EMI
- 97% 最大限度 占空因数
- 支持带预偏置输出的启动
- ±1.0% 容差 电压参考 在室温下
- 精密使能
- 易于使用，物料清单，数量少。
- 集成式同步整流
- 内部补偿，便于使用
- 带有PowerPAD的8针HSOIC™封装
- PFM或强制PWM (FPWM) 选项
- 使用LMR38010并借助WEBENCH® Power Designer创建定制设计
应用
- 工业运输
- 无线 基础设施和网络
- 供电
- 工厂自动化和控制

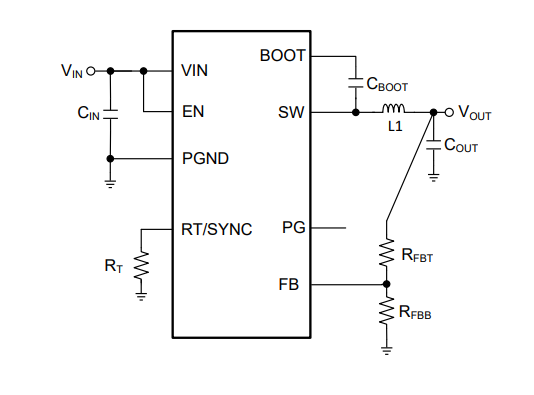

简化 原理图

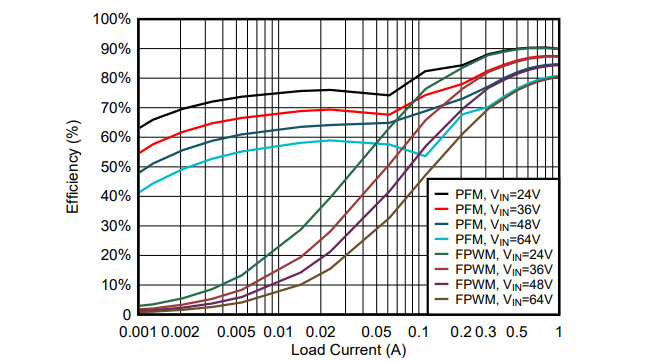

效率与输出电流
发布日期: 2022-04-05
| 更新日期: 2023-06-22
