Texas Instruments LP 2980-ADJ Adj输出LDO稳压器
Texas Instruments LP2980-ADJ可调输出宽输入低压差 (LDO) 稳压器支持高达 16V输入电压范围和高达50mA负载电流。LP2980-ADJ支持1.2V至15.0V（新款芯片）和1.23V至15.0V（传统芯片）输出范围。此外，LP2980-ADJ（新款芯片）在整个负载和温度范围内具有1%的输出精度，可满足低压微控制器 (MCU) 和处理器的需求。
在新款芯片中，高带宽PSRR性能在1kHz时大于70dB，在1MHz时大于46dB，因此有助于衰减上游直流/直流转换器的开关频率，并最大限度地减少后置稳压器滤波。内部软启动时间和电流限制保护可减小启动期间的浪涌电流，从而最大限度地降低输入电容。该器件还包括标准保护特性，例如过流和过热保护。Texas Instruments LP2980-ADJ采用5引脚2.9mm × 1.6mm SOT-23 (DBV) 封装。
特性
- VIN范围
- 传统芯片：2.2V至16V
- 新款芯片：2.5V至16V
- VOUT范围
- 传统芯片：1.23V至15.0V
- 新款芯片：1.2V至15.0V
- VOUT（典型值）精度
- 传统芯片：±1%
- 新款芯片：±0.5%
- 整个负载和温度范围内的输出精度
- 传统芯片：±3.5%
- 新款芯片：±1%
- 输出电流：高达50mA
- 低静态电流 IQ（新款芯片）
- 55µA（ILOAD=0mA时）
- 350µA（ILOAD=50mA时）
- 过热电流关断
- 传统芯片：<1µA
- 新款芯片：≤0.8µA
- 输出电流限制和热保护
- 使用2.2µF陶瓷电容器实现稳定工作（新款芯片）
- 高PSRR（新款芯片）
- 1kHz时为70dB，1MHz为42dB
- 工作结温范围：–40°C至+125°C
- 5引脚SOT-23 (DBV) 封装
零件选项
LP2980cxxxz-ADJ/NOPB - 传统芯片
A系指更高精度，non-A系指标准级
C系指精度规格
xxx系指封装标识
X系指大容量卷筒，non-X系指小容量卷轴
z系指封装数量
LP2980Axxxz-ADJ/M3 - 新款芯片
A系指更高精度，non-A系指标准级
C系指精度规格
xxx系指封装标识
X系指大容量卷筒，non-X系指小容量卷轴
z系指封装数量 M3系指采用当前TI工艺技术制作的新款芯片设计的后缀标识
应用
- 住宅断路器
- 固态硬盘 (SSD)
- 电表
- 家电
- 楼宇自动化
视频

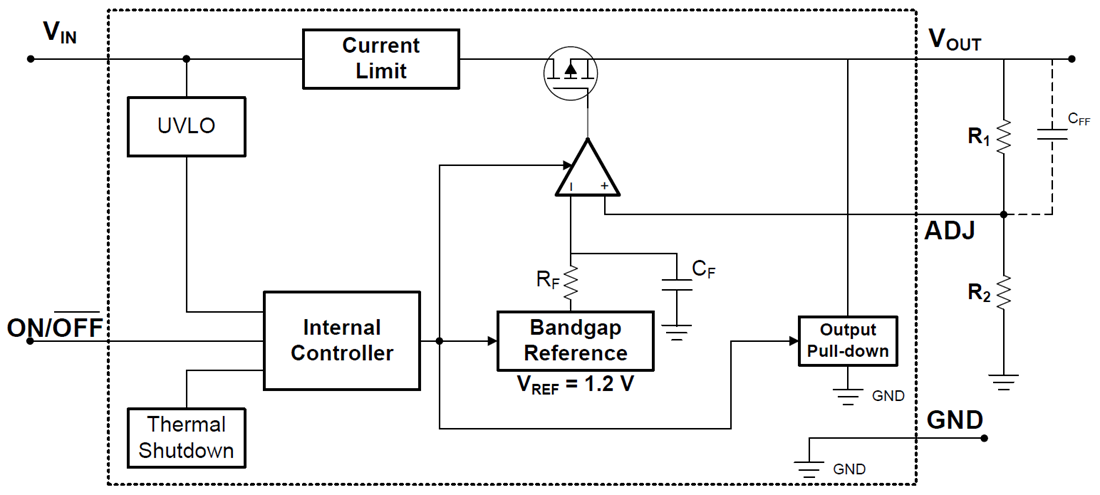

功能框图
相关开发工具
Texas Instruments MULTIPKGLDOEVM-823 LDO稳压器评估模块
有助于评估多种常见线性稳压器封装的运行情况和性能。
Texas Instruments TMP1075EVM数字温度传感器评估板
用于评估LM75/TMP75，具有高精度和宽温度范围。
