Texas Instruments SN74ACT132/SN74ACT132-Q1逻辑门
Texas Instruments SN74ACT132/SN74ACT132-Q1逻辑门是一款具有施密特触发器输入的4通道、2输入与非门。此系列逻辑门的工作输入电压范围为4.5V至5.5V，工作温度范围为-40°C至125°C。 SN74ACT132/SN74ACT132-Q1门在电压为5V时提供±24mA的连续输出驱动，并在电压为5V时提供高达±75mA的输出驱动（短时突发）。此系列设备具有TTL兼容的施密特触发器输入，支持慢速和噪声输入信号。SN74ACT132-Q1设备符合汽车应用类AEC-Q100标准。SN74ACT132/SN74ACT132-Q1逻辑门非常适合用于报警、防篡改电路和S-R闩锁。
特性
- 工作电压范围：4.5 V至5.5 V
- TTL兼容的施密特触发器输入支持慢速和噪声输入信号
- 连续±24mA输出驱动5V
- 电压为5V时，支持高达±75mA的输出驱动（短时突发）
- 驱动50Ω传输线
- 快速运行，延迟为10.2ns
- SN74ACT132-Q1符合汽车应用类AEC-Q100标准
- 设备温度等级1：-40°C至125°C
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级2
- 设备CDM ESD分类等级C4B
应用
- 报警和篡改检测电路
- S-R闩锁

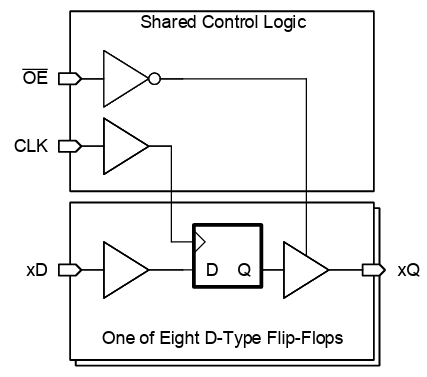

方框图
