Texas Instruments SN74LV8T540/-Q1八路反相缓冲器/驱动器
Texas Instruments SN74LV8T540/-Q1八路反相缓冲器/驱动器具有8个逆变器，3态输出。该器件提供的540功能与240功能具体相同的能力，但采用直通式引脚分配。低电平有效输出使能引脚（OE1和OE2）控制所有8个通道，而且，两个引脚都必须均处于低电平时，输出才能有效。输入通过减阈电路开发，当电源电压大于输入电压时，支持向上转换。此外，当输入电压超过电源电压时，5V容限输入引脚允许进行向下转换。输出电平始终参考电源电压 (VCC)，并支持1.8V、2.5V、3.3V和5V CMOS电平。
TI SN74LV8T540/-Q1缓冲器/驱动器符合AEC-Q100标准，适用于汽车应用。
特性
- 符合汽车应用类AEC-Q100标准：
- 器件温度等级1：-40°C至+125°C
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
- 提供可湿性侧翼QFN封装
- 工作范围宽，为1.65V至5.5V
- 5.5V容限输入引脚
- 5V或3.3V VCC时，最高可达150Mbps
- 支持标准功能引脚分配
- 闭锁性能超过250 mA，符合JESD 17标准
- 单电源电压转换器（LVxT增强输入电压）：
- 升压转换：
- 1.2V至1.8V
- 1.5V至2.5V
- 1.8V-3.3V
- 3.3 V 至 5.0 V
- 降压转换：
- 5.0 V、3.3 V、2.5 V至1.8 V
- 5.0V、3.3V至2.5V
- 5.0 V 至 3.3 V
- 升压转换：
应用
- 驱动LED指示灯
- 同步反相时钟输入
- 对数字信号进行反相

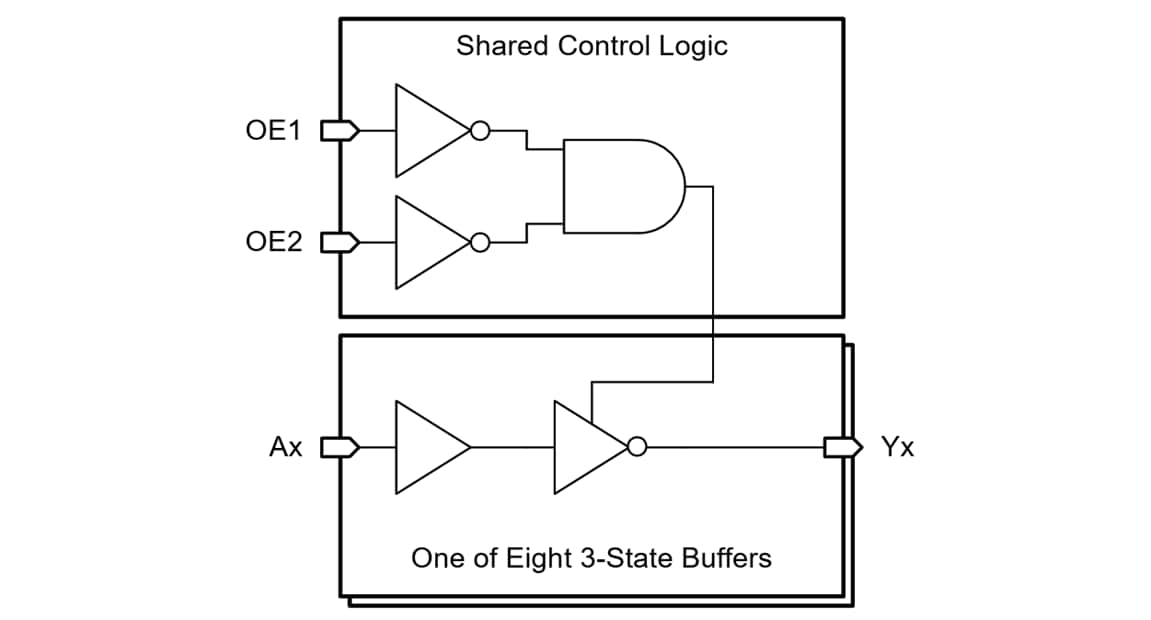

功能框图
