Texas Instruments SN74LVC240A/-Q1八路缓冲器/驱动器
Texas Instruments SN74LVC240A/-Q1八路缓冲器/驱动器提供可靠的8路缓冲器解决方案，具有3态输出，用于信号缓冲和驱动应用。该设备分为两个四路驱动器组，每个组由专用输出使能引脚控制，实现灵活的系统控制。TI SN74LVC240A/-Q1专为1.65V至3.6V操作而设计，支持5.5V过压容限输入、局部断电保护和强大的推挽输出驱动。
SN74LVC240A/-Q1的工作温度范围为-40°C至+125°C，非常适合驱动LED指示灯和通过开漏输出进行电平转换。
SN74LVC240A-Q1符合汽车应用类AEC-Q100标准。
特性
- 符合汽车应用类AEC-Q100标准：
- 器件温度等级1：-40°C至+125°C
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级2
- 器件充电器件模型 (CDM) ESD分类等级C4B
- 工作范围：1.65 V至3.6 V
- 过压容限输入支持高达5.5V的电压，与VCC无关
- 支持局部断电，带反向驱动保护（Ioff）
- 高推挽输出驱动能力：
- ±24 mA 下 3.3 V
- ±8 mA 下 2.3 V
- ±4 mA（1.65 V 时）
- 闩锁性能超过100mA，符合JESD78和AEC-QI00-004标准
应用
- 驱动LED指示灯
- 电平移位，使用开漏输出
- 服务器
- 个人电脑和笔记本电脑
- 网络交换机
- 可穿戴健康与健身设备
- 电信基础设施
- 电子销售点

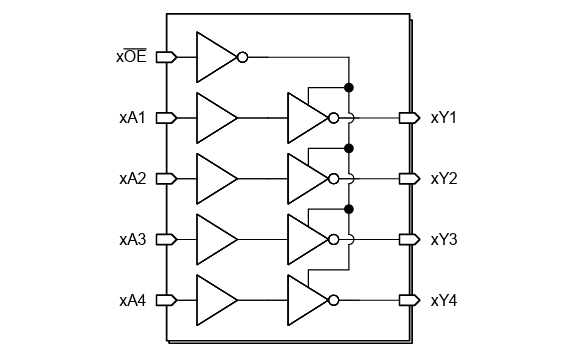

功能框图
