Texas Instruments SN74LVC241A八通道缓冲器和线路驱动器
Texas Instruments SN74LVC241A八路缓冲器和线驱动器提供8位缓冲器解决方案，具有3态输出，可实现可靠的数字信号控制。该设备由两组四路驱动器组成，每组由专用输出使能引脚控制，操作灵活。TI 的 SN74LVC241A专为1.1V至3.6V操作而设计，支持 5.5V过压容限输入、具有带反向驱动保护的局部断电保护功能以及高推挽输出驱动能力。该器件还提供符合JESD78规范的超过100mA的闩锁性能。
SN74LVC241A 非常适合用于驱动指示 LED 、重新驱动 数字信号 、驱动传输线以及在 控制器 重置期间保持 信号 等应用。
特性
- 工作范围：1.1 V至3.6 V
- 过压容限输入支持高达5.5V的电压，与VCC无关
- 支持局部断电，带反向驱动保护（Ioff）
- 闭锁性能超过100mA，符合JESD78规范
- 高推挽输出驱动能力：
- ±24 mA 下 3.3 V
- ±8 mA 下 2.3 V
- ±4 mA（1.65 V 时）
应用
- 驱动LED指示灯
- 转接驱动数字信号
- 驱动传输线路
- 在控制器重置期间保持信号

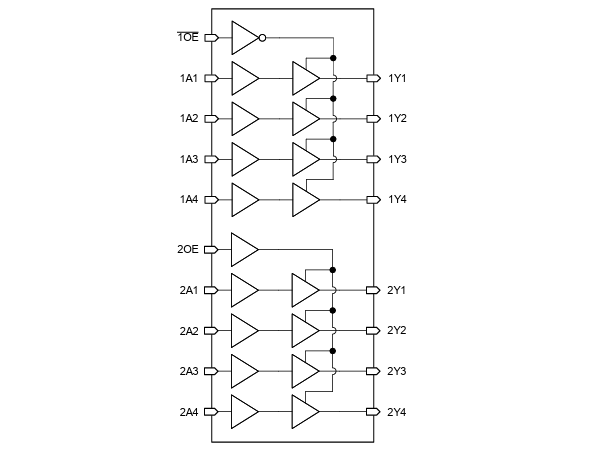

功能框图
