Texas Instruments TCAN1462x-Q1汽车SIC CAN FD收发器
Texas Instruments TCAN1462x-Q1汽车SIC CAN FD收发器可满足ISO 11898-2:2016高速CAN规范和CiA 601-4信号改进能力（SIC）规范的物理层要求。该器件可减少显性到隐性边缘的信号振铃，并在复杂的网络拓扑中实现更高的吞吐量。信号改进能力可让应用通过在具有多个未终止存根的大型网络中以2Mbps、5Mbps甚至更高的速度运行来提取CAN FD（灵活数据速率）的真正好处。
TCAN1462x-Q1符合CiA 601-4规定的时序规范，与标准CAN FD收发器相比，可提供更严格的位时序对称性。这可提供更大的时序窗口来对正确位采样，并支持具有固有振铃和位失真的大型复杂星形网络实现无错误通信。

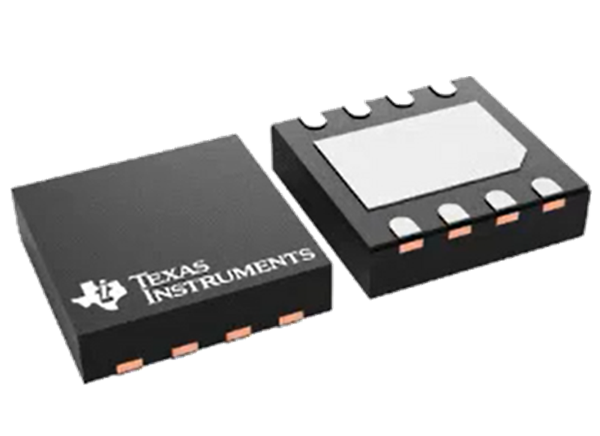

TI TCAN1462x-Q1 CAN FD收发器采用8引脚SOT-23、VSON和SOIC封装，符合用于汽车应用的aec Q100 1级标准。
特性
- 符合Aec Q100（1级）标准，用于汽车应用
- 符合ISO 11898-2:2016和CiA 601-4标准要求
- 传统CAN和CAN FD高达8Mbps
- 通过降低复杂拓扑结构中的振铃效应，积极改善总线信号
- 向后兼容，用于传统CAN网络
- V IO电平移位支持1.7V至5.5V
- 无电源时的理想无源性能
- 总线和逻辑端子为高阻抗（运行总线或应用上无负载）
- 支持热插拔，在总线和RXD输出上电/断电无故障操作
- 定义具有浮动逻辑引脚和欠压供电条件下的器件性能
- 工作模式
- 正常模式
- 低功耗待机模式，支持远程唤醒请求
- 保护特性
- 总线引脚上的Iec ESD保护
- ±58V CAN总线容错
- V CC和V IO电源端子上欠压保护（仅V 变体）
- TXD显性状态超时（TXD DTO）
- 热关断保护（TSD）
- 提供SOIC-8、SOT-23-8和VSON-8封装并带可湿侧翼，用于提高自动光学检测（AOI）能力
应用
- 汽车网关
- 高级驱动器辅助系统（ADAS）
- 车身电子设备和照明
- 混合、电动和动力总成系统
- 汽车信息娱乐和仪表板
视频

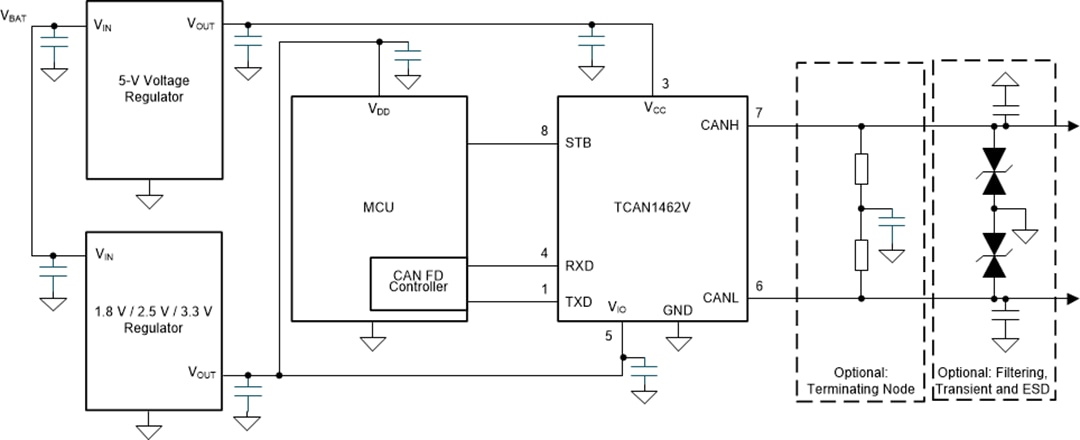

典型应用电路
发布日期: 2022-05-05
| 更新日期: 2023-07-10
