Texas Instruments TLV904xD 运算放大器

Texas Instruments TLV904xD运算放大器（运放）是低功耗、轨至轨输入输出运算放大器，专为高增益电池供电应用而设计。该系列运算放大器采用去补偿架构，支持从超低1.2V电源至5.5V电源轨的工作范围，针对需要10V/V或更高噪声增益的应用进行了优化。TLV904xD运算放大器是少数能够在低至1.2V电源电压下工作的放大器之一，使其成为1.5V纽扣电池设计的理想选择。 这些器件工作在-40°C至+125°C的扩展温度范围内。TLV904xD运算放大器非常适合便携式电子设备、流量变送器、烟雾探测器、有源滤波器、音频麦克风前置放大器、低侧电流检测、温度变送器、压力变送器、运动探测器和脉搏血氧仪。

特性

  • 3.1MHz宽增益带宽积
  • 16µA每通道低静态电流
  • 可在低至1.2 V电源电压下运行
  • 4.5µVp-p低累积噪声（0.1Hz至10Hz）
  • 低输入失调电压：±0.5 mV
  • 低输入偏置电流：1pA
  • 轨至轨输入和输出
  • 去掉补偿后，增益 ≥ 10V/V（稳定）
  • 集成RFI和EMI滤波器
  • 扩展工业温度范围：-40 °C至125 °C
  • 如需获得单位增益稳定版本，请参阅：TLV9041/TLV9042/TLV9044系列

应用

  • 便携式电子设备
  • 流量发射器
  • 烟雾探测器
  • 有源滤波器
  • 音频麦克风前置放大器
  • 低侧电流检测
  • 温度变送器
  • 压力变送器
  • 运动探测器（红外和uWave）
  • 脉搏血氧仪

方框图

框图 - Texas Instruments TLV904xD 运算放大器

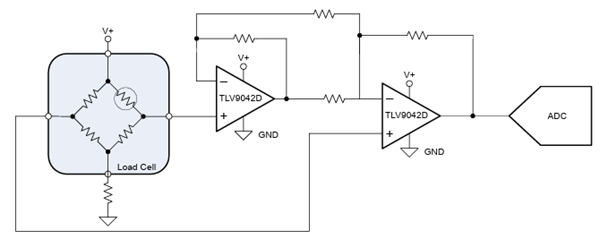

桥式放大器电路

应用电路图 - Texas Instruments TLV904xD 运算放大器
