Texas Instruments TPS1H200EVM高侧评估模块
Texas Instruments TPS1H200EVM 40V、2A、200mΩ导通电阻高侧开关评估模块设计用于评估TPS1H200-Q1。TPS1H200-Q1是带有集成NMOS功率FET和电荷泵的高侧开关。TPS1H200EVM允许用户在不同的负载条件下（0A至2.5A）施加不同的输入电压（3.4V至40V）。TPS1H200EVM可监控开关波形和诊断。此外，该评估模块还具有可编程电流限制功能和高精度电流检测特性，并且均根据AECQ100-12进行了测试。
特性
- 单通道高侧电源开关，根据AECQ100-12进行了测试
- 工作电压为4V至40V，扩展工作电压低至3.4V
- 超低待机电流：<500nA
- 高精度电流检测
- 可编程电流限制功能
应用
- 高侧继电器驱动器
- 用于子模块电源的高压电源开关
- 低功率灯驱动器
- 通用电阻、电感和电容负载
- 替代机电继电器和保险丝

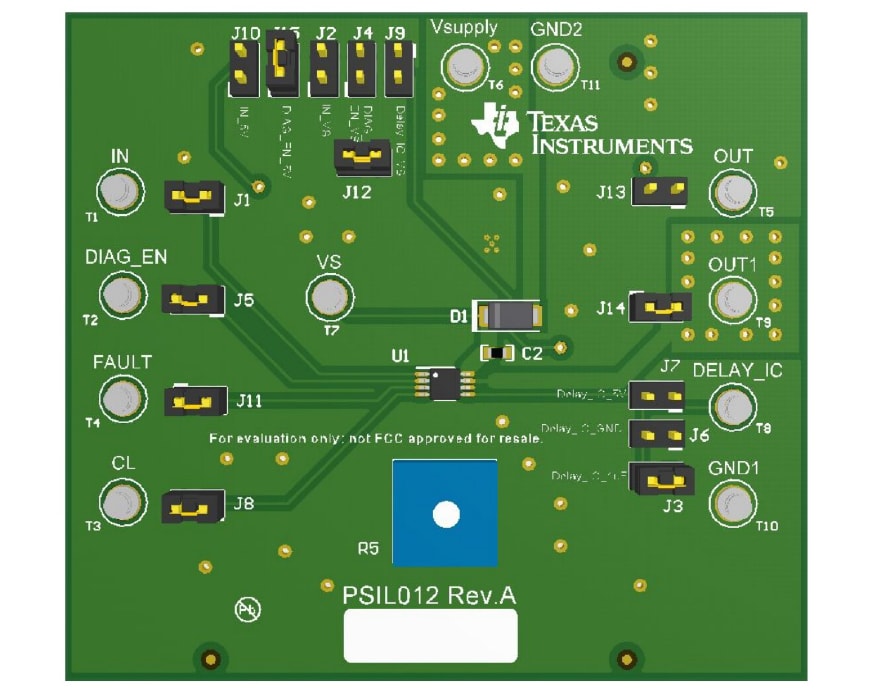

TPS1H200EVM配置（俯视图）
发布日期: 2018-03-28
| 更新日期: 2022-11-14
