Texas Instruments TPS3435/TPS3435-Q1纳米超时看门狗定时器

Texas Instruments TPS3435/TPS3435-Q1 Nano IQ精密超时看门狗定时器是一款典型值为250nA的超低功耗器件，具有可编程超时看门狗定时器。该超时看门狗计时器可以进行出厂编程或由用户使用外部电容器进行编程，计时器值可以使用逻辑引脚的组合来更改。TPS3435/TPS3435-Q1定时器是一款高精度超时看门狗定时器，具有多种功能，适用于各种应用。该定时器采用小型6引脚WSON和8引脚SOT23封装。TPS3435/TPS3435-Q1定时器的工作温度范围为-40°C至125°C。这款超时看门狗定时器非常适合机器人伺服驱动器、混合模块信号、HVAC控制器、电表、输液泵和手术设备。

特性

  • 出厂编程或用户可编程的看门狗超时时间：
    • ±10%精确计时器（最大值）
    • 出厂编程：1毫秒至100秒
  • 出厂编程或用户可编程的复位延迟：
    • ±10%精确计时器（最大值）
    • 2毫秒至10秒工厂编程选择
  • VDD输入电压范围：1.04V至6.0V
  • 超低电源电流：IDD = 250nA（典型值）
  • 开漏、推挽低电平有效输出
  • 符合RoHS指令和REACH标准
  • 各种可编程选项：
    • 看门狗启用/禁用
    • 看门狗启动延迟：无延迟至10秒
    • 动态计时器扩展：1X至256X
    • 锁存输出选项
  • M̅R̅功能支持
  • 符合AEC-Q100认证，具有以下结果：
    • 设备温度等级1级：-40°C至125°C环境工作温度范围

应用

  • 机器人伺服驱动器
  • 混合模块（AI、AO、DI和DO）
  • 暖通空调控制器
  • 电表
  • 输液泵
  • 手术设备

数据手册

框图

框图 - Texas Instruments TPS3435/TPS3435-Q1纳米超时看门狗定时器

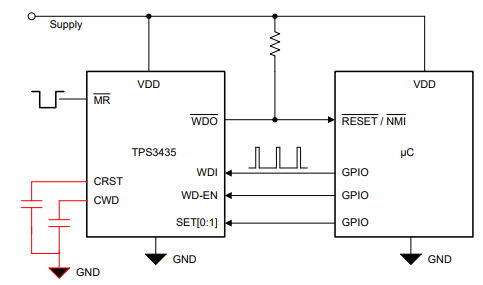

应用示意图

应用电路图 - Texas Instruments TPS3435/TPS3435-Q1纳米超时看门狗定时器
发布日期: 2023-02-14 | 更新日期: 2026-09-09
