TI TPS53685还支持PMBus通信接口,用于向系统报告遥测电压、电流、功率、温度和故障情况。所有可编程参数均可通过PMBus接口进行配置,而且可作为新的默认值存储在NVM中,以尽可能减少外部组件数量。
TPS53685器件采用热增强型40引脚QFN封装,额定工作温度为–40°C至125°C。
特性
- 输入电压范围:4.5V至17V
- 输出电压范围:0.25V至5.5V
- 双输出,支持N+M相位配置(N+M≤8,M≤4)
- 支持原生跨电感器稳压器 (TLVR) 拓扑
- 符合AMD® SVI3标准
- 增强型D-CAP+控制,具有优异的瞬态性能和出色的动态电流共享
- 可编程环路补偿
- 灵活的相位触发顺序
- 动态切相,可编程电流阈值,优化轻重负载时的效率
- 单独的相电流校准和报告
- 快速相位添加,用于瞬态下冲抑制 (USR)
- 无驱动器配置,实现高效的高频开关
- 完全兼容TI NexFET功率级,用于高密度解决方案
- 精确可调电压定位
- 获得专利的AutoBalance™相位电流均衡
- 可选择的每相电流限制
- PMBus系统界面,用于遥测电压、电流、功率、温度和故障状况
- 5.00 x 5.00mm 40引脚0.4mm间距QFN封装
应用
- 机架式服务器
- 微服务器和塔式服务器
- 高性能计算
- 基带单元 (BBU)

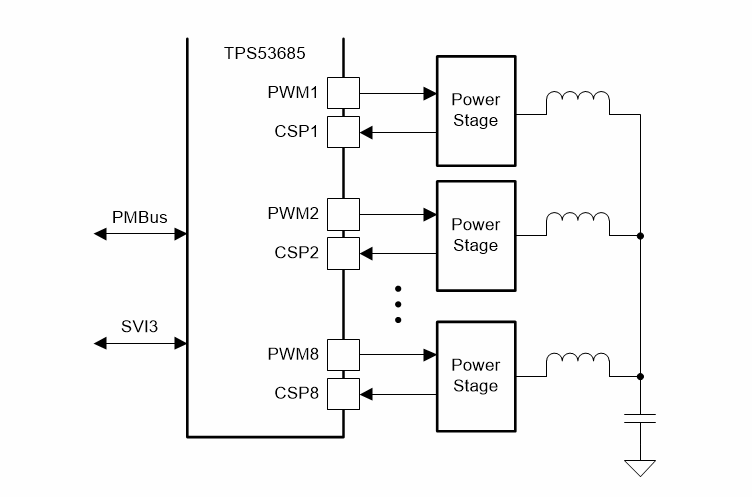

简化示例应用
发布日期: 2023-01-20
| 更新日期: 2023-02-01
