TI TPS53832集成降压数字转换器的高电流轨可以配置为两相或2个输出,从而提供高达7A(或3.5A+3.5A)的电流,并采用D-CAP+™模式控制。
TPS53832还采用内部补偿以方便使用并减少外部元件。TPS53832提供全套遥测功能,包括输入电压、输出电压和输出电流、过压、欠压、过流限制和过热保护。
TPS53832采用耐热增强型35引脚QFN封装,工作温度范围为-40°C至+125°C。
特性
- 单硅器件设计,支持DDR5应用
- 3个输出,可支持VDD (1.1V)、VDDQ (1.1V) 和VPP (1.8V),并具有可选的第4个输出 (VDD2)
- 对于3个输出,VDD(SWA双相)为7A、VDDQ(SWC) 为3.5A,VPP(SWD) 为3.5A,具有3路输出
- 对于4个输出,VDD1(SWA) 为3.5A、VDD2(SWB) 为3.5A、VDDQ(SWC) 为3.5A,VPP(SWD) 为3.5A
- 差分遥感:VDD、VDDQ和VPP
- D-CAP+™控制,可实现快速瞬态响应
- 4.5V至15V宽输入电压
- 可编程内部环路补偿
- 每相逐周期电流限制
- 可编程频率:500kHz至1.375MHz
- 支持用于电压、电流、功率、温度和故障状况遥测的I2C和I3C总线接口
- 过流、过压和过热保护
- 持久寄存器(黑盒)功能
- 低静态电流
- 5mm×5mm,35引脚,QFN PowerPad™封装

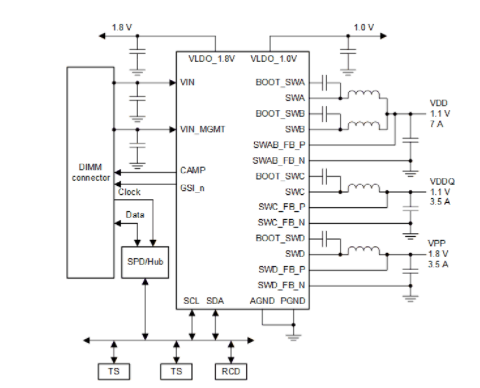

简化应用
