Texas Instruments TPS548C26同步降压转换器
Texas Instruments TPS544C26同步降压转换器是一款高度集成的降压转换器，采用D-CAP+控制拓扑，可实现快速瞬态响应。因为无需外部补偿，所以该器件简单易用，仅需极少外部元件。该器件非常适合用于空间受限的数据中心应用。
Texas Instruments TPS548C26器件具有真差分远程检测、高性能集成MOSFET和在整个工作结温范围内精确的±1%、0.8V的基准。该器件具有快速负载瞬态响应、精确的负载和线路调整、跳跃模式或FCCM运行，以及可编程软启动时间等特性。通过可选的打嗝或闭锁响应，提供过电流、过电压、欠压和过热保护。TPS548C26器件是无铅器件，无豁免符合RoHS指令。
特性
- 集成4.0mΩ和1.0mΩ MOSFET，用于35A持续电流操作
- 支持外部5V偏置，提高了效率并支持2.7V最小输入电压
- 输出电压范围：0.8V – 5.5V
- 精密电压参考和差分远程检测实现高精度输出
- 0°C至85°C TJ范围内的VOUT 容差：±0.5%
- –40°C至125°C TJ范围内的VOUT 容差：±1%
- 具有快速瞬态响应的D-CAP +™控制拓扑，支持所有陶瓷型输出电容器
- 通过SS引脚可选择内部回路补偿
- 可选择逐周期谷电流限制
- DCM或FCCM操作可选择的操作频率：0.6MHz至1.2MHz
- 安全启动至预偏置输出
- 可编程软启动时间：从1ms到8ms
- 开漏电源良好输出 (PG)
- 通过可选的打嗝或闭锁响应提供过电流、过电压、欠压和过热保护
- 5mm×6mm、37 引脚WQFN-FCRLF封装
- 提供有采用相同封装的TPS544C26 SVID/I2C转换器
应用
- 服务器和云计算POL
- 硬件加速器
- 数据中心交换机

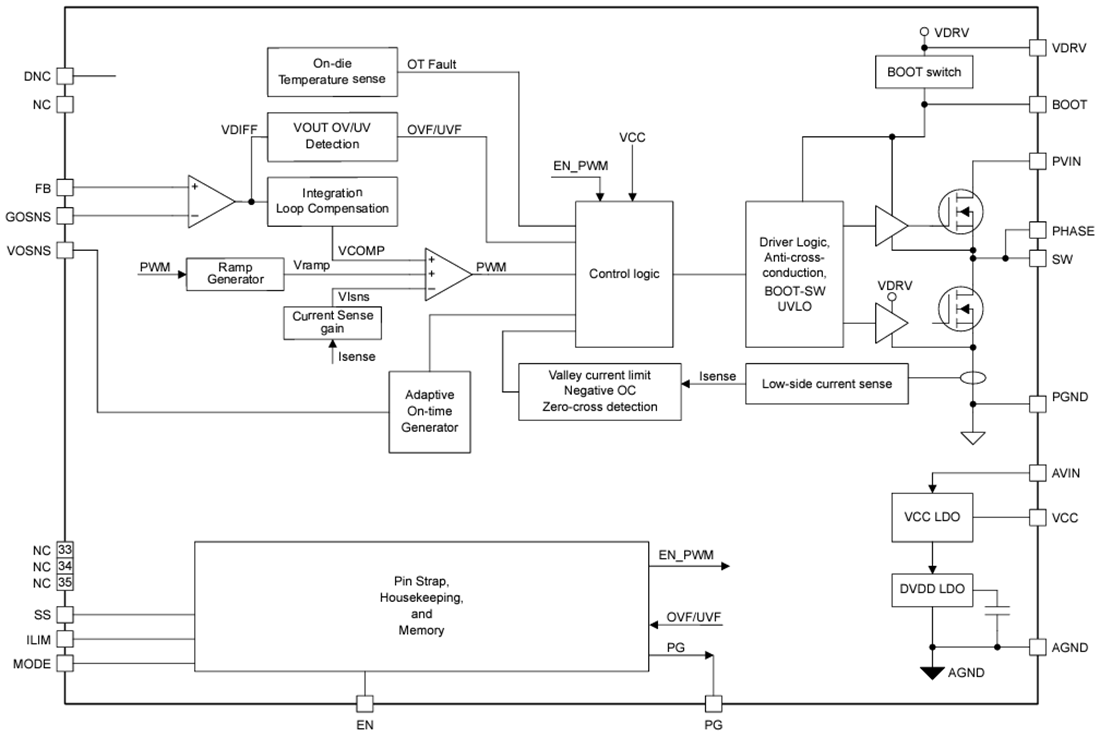

功能框图
相关开发工具
Texas Instruments TPS548C26EVM评估模块
设计用于TPS548C26直流/直流同步降压转换器。
