Texas Instruments TPS568231同步降压转换器

Texas Instruments TPS568231同步降压转换器是一款简单易用的高效转换器，具有自适应接通时间D-CAP3™控制模式。TPS568231仅需少量外部元件，非常适合用于空间受限的数据中心应用。

TI TPS568231转换器具有极具竞争力的特性，包括非常精确的基准电压、快速负载瞬态响应以及无需外部补偿。此外，该器件还具有可调电流限制和Ecomode和FCCM工作模式，可通过MODE引脚配置在轻负载条件下进行选择。为了在轻负载时实现高效率，可以选择Eco-mode。为了满足严格的输出电压纹波要求，可以选择FCCM。

TPS568231的工作结温范围为–40°C至125°C，采用18引脚HotRod™ QFN封装。

特性

  • 输入电压范围：4.5V至17V，无外部偏置
  • 输入电压范围：3.8V至17V，带外部偏置
  • 支持8A连续输出电流
  • 集成7.8mΩ和3.2mΩ MOSFET
  • 参考电压：0.6V±1%（–40°C至125°C结温范围）
  • 输出电压范围：0.6V - 5.5V
  • 低静态电流：146µA
  • D-CAP3™控制模式，可实现快速瞬态响应
  • 支持陶瓷输出电容器
  • fSW可选400kHz、800kHz和1200kHz
  • 可选FCCM（强制连续导通模式），用于紧密输出电压纹波
  • 可选Eco-mode™（自动跳跃模式），用于提高轻负载效率
  • 可选的外部5V偏置，可提高效率
  • 预偏置启动功能
  • 可调软启动，默认软启动时间为1.2ms
  • 电源良好指示器，用于监控输出电压
  • 两个可调电流限制设置，带断续模式重启
  • 非锁存UV、OV、OT和UVLO保护
  • 引脚对引脚兼容8A TPS568215、12A TPS56C231和TPS56C215
  • 工作结温范围：–40°C至+125°C
  • 3.5mm × 3.5mm、18引脚HotRod™ QFN封装

应用

  • 数据中心和企业计算POL
  • 无线基础设施
  • IPC、工厂自动化、PLC、测试测量
  • 高端DTV

示意图

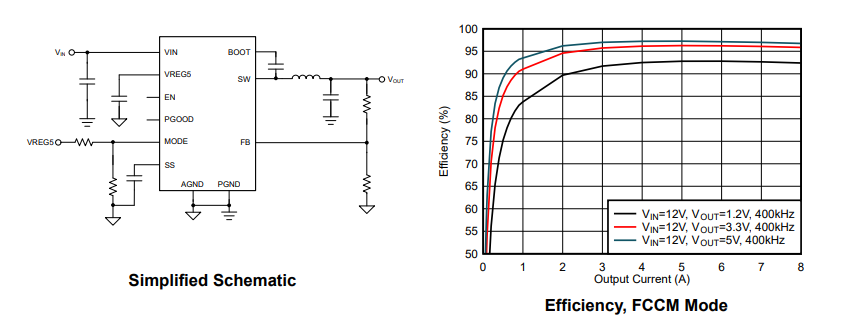

原理图 - Texas Instruments TPS568231同步降压转换器
发布日期: 2022-12-23 | 更新日期: 2023-01-05
