Texas Instruments TPS7E81/TPS7E81-Q1 LDO线性稳压器
Texas Instruments TPS7E81/TPS7E81-Q1低压差 (LDO) 线性稳压器是低静态电流器件，支持3V至40V的宽输入电压范围。可调配置的输出范围为1.2V至38V，固定配置的输出范围为1.8V至12V，支持高达150mA的负载电流。在无负载时，静态电流仅为2.8µA，该器件专为电池供电应用中的微控制器和其他低功耗负载供电而设计。
TPS7E81/TPS7E81-Q1支持在线路、负载和温度范围内非常严格的±1.2%直流精度。该器件对线路和负载瞬变响应迅速。这款设备在稳压和受控IQ（典型值为2.8µA）下的低静态电流，即使在压差工作条件下（空载压差时典型值为12µA），也使其非常适合于对空闲状态功耗要求极低的电池供电或常开系统。
TPS7E81/TPS7E81-Q1支持低压差电压。负载电流为150mA时，电压通常为450mV。该器件内置过电流、过温和过功率保护机制，以确保LDO可靠运行。TPS7E81/TPS7E81-Q1性能稳定，输出电容器范围为2.2µF至100µF。Texas Instruments TPS7E81-Q1器件符合AEC-Q100 汽车应用标准。
特性
- 输入电压范围为3.0V至40V（最大42V）
- 可用的输出电压选项
- 固定：1.8 V至12 V
- 可调：1.2 V至38 V
- 输出电流高达150 mA
- 在线路、负载和温度范围内，精度为±1.2%
- IOUT = 0mA时，超低静态电流 (IQ) 为2.8µA
- 与2.2µF或更大的陶瓷电容器稳定配合，等效串联电阻 (ESR) 范围为0Ω至1Ω
- 压差电压：450mV（150mA时典型值）
- 高PSRR
- 70 dB（1 kHz 时）
- 45 dB（100 kHz 时）
- 过流、过功率和过热限制
- 封装
- 5引脚SOT-23 (DBV) [RθJA：190.9°C/W]
- 6引脚WSON (DRV) [RθJA：90.2°C/W]
- 8引脚HVSSOP (DGN) [RθJA：60.2°C/W]（仅限TPS7E81-Q1）
- 工作结温范围：–40°C至+125 °C
应用
- 家电
- 家居和楼宇自动化
- 零售自动化和支付
- 电网基础设施
- 医疗应用
- 照明应用
- 汽车音响主机 (TPS7E81-Q1)
- 混合动力、电动和动力总成系统 (TPS7E81-Q1)
- 前大灯 (TPS7E81-Q1)
- 远程信息处理控制单元 (TPS7E81-Q1)
- 车身控制模块 (BCM) (TPS7E81-Q1)

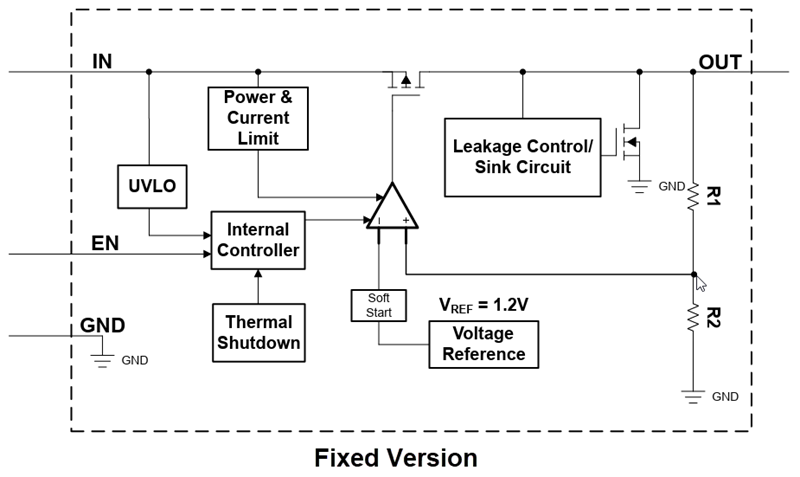

功能框图
开发工具
Texas Instruments MULTIPKGLDOEVM-823 LDO稳压器评估模块
有助于评估多种常见线性稳压器封装的运行情况和性能。
发布日期: 2026-01-23
| 更新日期: 2026-04-03
