TI TPSM656x0模块仅需外接输入和输出滤波电容即可完成设计,在设计过程中无需选择磁性元件和补偿元件。引脚可选的±5%或±10%双随机扩频 (DRSS) 通过结合三角调制与伪随机调制,在保持极低输出电压纹波的同时,显著降低了峰值辐射。
特性
- 提供功能安全
- 来辅助功能安全系统设计的文档
- 多功能同步降压DC/DC模块
- 集成MOSFET、电感器、电容器和控制器
- 宽输入电压范围:3 V至65 V
- 40ns超低最小导通时间支持在2.2MHz下实现36V至3.3V的转换
- 结温范围:-40 °C至+150 °C
- 5.80mm x 5.20mm x 2.93mm增强型HotRod™ QFN封装,电感器外露
- 引脚可配置的400kHz和2.2MHz
- ZEN 1交换机技术
- 针对超低EMI要求进行了优化
- 有助于符合CISPR 32 B级要求
- 模式引脚可配置±5%或±10%双随机扩频,从而降低峰值辐射
- 增强型HotRod QFN封装,采用对称引脚分配
- 可调频率范围:300 kHz至2.2 MHz
- 集成VIN、VCC和BOOT电容器
- 引脚可配置自动或FPWM运行
- 在整个负载范围内具有超高效率
- 在24VIN、5VOUT、400kHz下,峰值效率>92%
- 典型PFM空载输入电流:2.1µA
- 输出电压和电流选项
- 固定输出型号为3.3V或5V VOUT
- 可调输出电压降为 1 V 至 24 V
- 输出电流选项:3A、2A、1A
- 固有保护特性可实现稳健设计
- 精密使能输入和开漏电源正常指示灯,用于上电时序控制、逻辑控制以及VIN UVLO
- 过电流和热关断保护
- 使用TPSM656x0并借助WEBENCH® Power Designer创建定制设计方案
应用
- 工业运输系统
- 工厂自动化和控制系统
- 医疗成像系统
- 测试与测量系统
- 航空航天与国防
- 楼宇自动化
- 供电
- 机器人技术

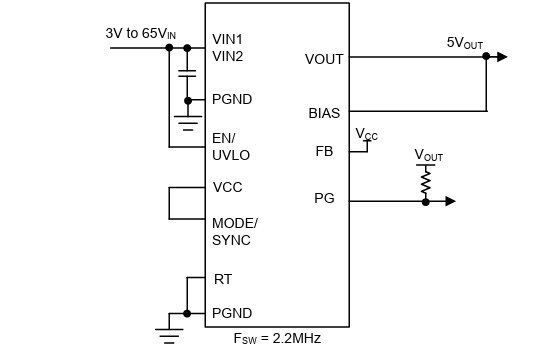

简化原理图

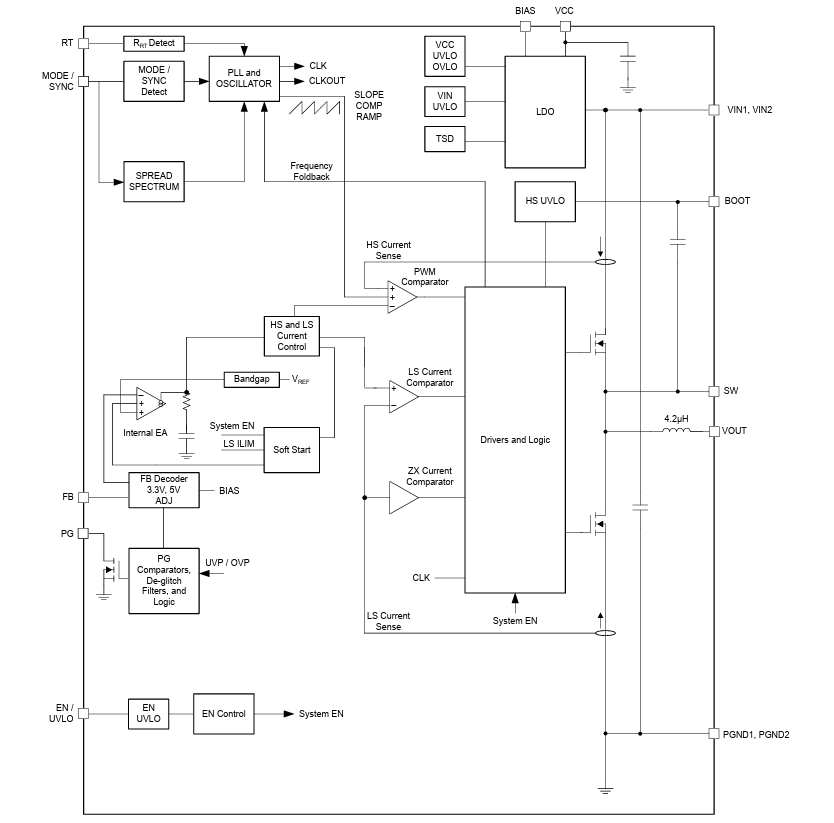

功能框图
发布日期: 2026-02-10
| 更新日期: 2026-04-10
