Texas Instruments TPSM8D6C24电源模块评估模块
Texas Instruments TPSM8D6C24 电源模块评估模块 (EVM) 经配置用于评估TPSM8D6C24电源模块在双输出配置中的运行情况。输入电压范围为2.95V至16V，70A输出的输出电压为0.8V。TPSM8D6C24可通过PMBus®接口进行编程和监控。
特性
- 0.8V的稳压输出且均具有高达70A的直流输出电流
- 用于探测关键波形的便捷测试点
- PMBus连接器可轻松连接USB转GPIO接口适配器
必要设备
- 电压源
- 输入电压源VIN必须是0V至18V可变直流电源，能够提供至少16ADC电流，以支持具有5V输入的70A负载
- 将输入VIN和GND连接到T1 (PVIN) 和T2/T3 (PGND)
- 如果该评估模块的输出电压增加，则电源可能需要提供更多电流
- 示波器
- 建议使用示波器测量输出噪声和纹波
- 必须使用端头和圆柱法测量输出纹波
- 万用表
- TI建议使用两个独立的万用表
- 一个用于测量VIN，另一个用于测量VOUT
- 输出负载
- 建议使用可变电子负载进行测试设置
- 为了测试该评估模块支持的满载电流，负载至少能够提供70A灌电流
- 风扇
- 在高负载下长时间运行时，可能需要使用专用于评估模块的小型风扇进行强制风冷
- 将评估模块上器件的表面温度保持在器件额定温度以下
- USB转GPIO接口适配器
- 评估模块和主机之间需要一个通信适配器
- 该评估模块设计用于使用TI的USB-to-GPIO适配器
- 建议的线规
- 输入连接至VIN和PGND端子块（T1、T2和T3）– 建议电线尺寸为 AWG 12，总电线长度小于2英尺（1英尺输入、1英尺回路）
- 输出负载连接到VOUT和PGND端子块（T5、T6、T7和T8）– 建议 的最小线径为AWG 10，总电线长度小于2英尺（1英尺输出、1英尺回路）
- 可能需要更厚的线规，以最大限度地降低电线压降。

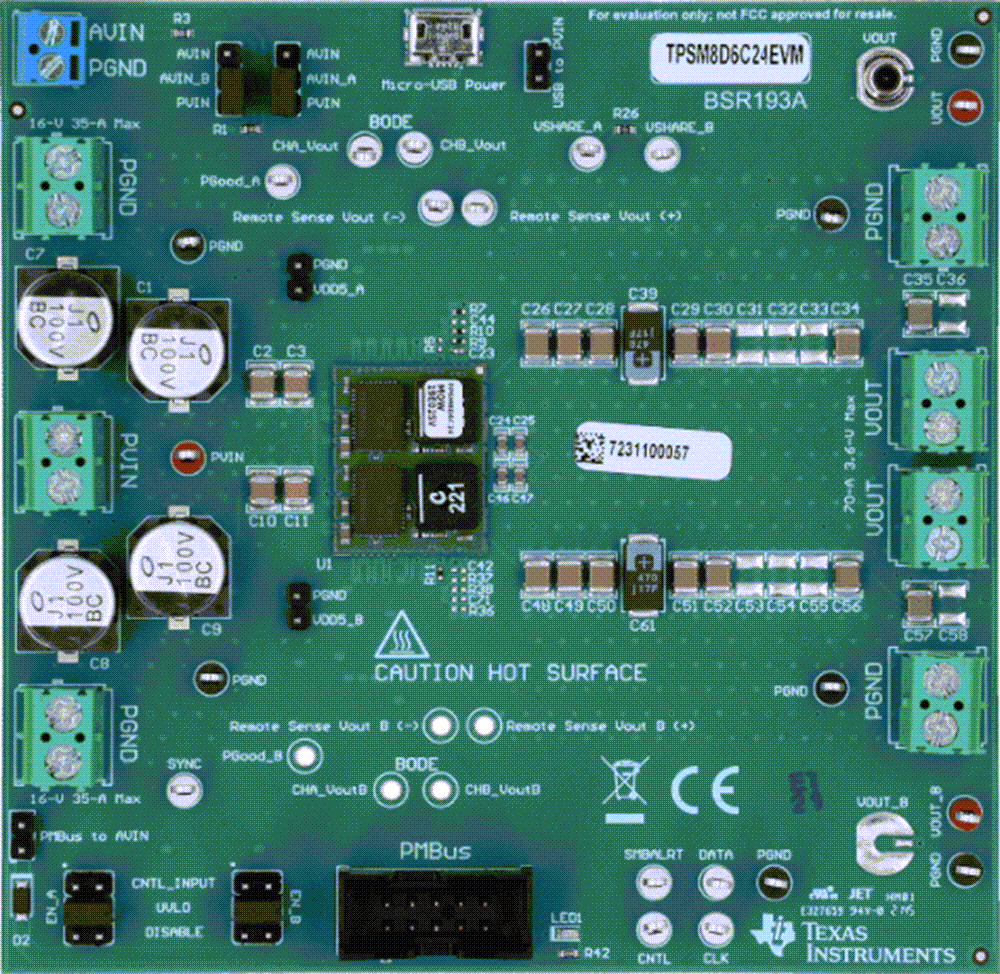

板布局
