Texas Instruments TPUL2T223/-Q1单稳态多谐振荡器

Texas Instruments TPUL2T223/-Q1单稳态多谐振荡器由两个独立的RC可配置、不可重触发单稳态多谐振荡器组成，工作电压范围为1.5V至5.5V。输出脉冲持续时间可通过外部电阻值与电容值的选择进行设置，输出脉宽约为two x R x C。

TPUL2T223/-Q1器件具有三个触发输入，用于上升沿或下降沿触发；以及一个异步清零输入，用于终止正在输出的脉冲。所有触发输入均采用施密特触发架构，支持缓慢的输入转换速率，并增强抗噪能力。该系列器件采用可湿性侧翼QFN封装，RC可配置范围为1µs至860ms，支持TTL兼容模式运行，电源电压范围为4.5V至5.5V。此外，该系列器件还支持单电源电压转换，可满足特定的升压转换及降压转换需求。

TI TPUL2T223/-Q1针对以下应用进行了优化：在固定时间段内复位系统、生成正极性固定脉宽的数字脉冲、检测数字信号的上升沿或下降沿，以及开关去抖。

TPUL2T223-Q1符合汽车应用类AEC-Q100标准。

特性

  • 符合AEC-QI00汽车应用标准（TPUL2T223-Q1）：
    • 器件温度等级1：-40°C至+125°C
    • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级2
    • 器件CDM ESD分类等级C4B
  • 采用可湿性侧翼QFN封装
  • RC可配置范围：1µs至860ms
  • 对于脉宽超过860ms的脉冲，请使用TPUL2T323-Q1
  • 脉宽变化典型值为1%，最大值为10%
  • 宽工作电压范围：1.5V至5.5V
  • 输入接受电压高达 5.5 V
  • 4.5V至5.5V电源兼容TTL
  • 所有输入均采用施密特触发架构
  • 单电源电压转换器（请参阅降低输入阈值电压）：
    • 升压转换：
      • 1.2V至1.8V
      • 1.5V至2.5V
      • 1.8V-3.3V
      • 3.3V至5.0V
    • 降压转换：
      • 5.0V、3.3V、2.5V至1.8V
      • 5.0 V、3.3 V至2.5 V
      • 5.0 V 至 3.3 V

应用

  • 在固定时间段内复位系统
  • 生成固定宽度的正向数字脉冲
  • 检测数字信号上升沿
  • 检测数字信号下降沿
  • 对开关进行去抖

数据手册

相关多谐振荡器

Texas Instruments TPUL2T323/TPUL2T323-Q1单稳态多谐振荡器

该器件包含两个扩展脉宽RC可配置可重触发单稳态多谐振荡器。

Learn More关于Texas Instruments TPUL2T323/TPUL2T323-Q1单稳态多谐振荡器 View Products与Texas Instruments TPUL2T323/TPUL2T323-Q1单稳态多谐振荡器相关

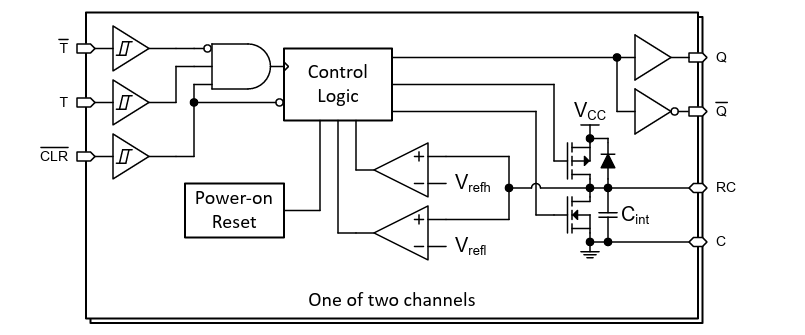

方框图

框图 - Texas Instruments TPUL2T223/-Q1单稳态多谐振荡器
