Texas Instruments UCC33421/-Q1 DC/DC模块

Texas Instruments UCC33421/-Q1 DC/DC模块采用集成变压器技术，可提供1.5W的隔离输出功率。UCC33421/-Q1支持4.5V至5.5V的输入工作电压范围，并稳压输出5.0V，且提供可选的5.5V输出裕量。DC/DC模块采用专有变压器架构，隔离耐压等级达5kVRMS，同时支持低EMI和优异的负载调节性能。UCC33421/-Q1集成了多项保护功能，以增强系统稳健性，包括带故障报告的使能引脚、短路保护和热关断。

UCC33421/-Q1采用小型化、低剖面SSOP (5.85mm x 7.50mm) 封装，高度为2.65mm，电气间隙和爬电距离>8.2mm。

TI UCC33421-Q1符合汽车应用类 AEC-Q100标准。

特性

  • 最大输出功率：1.5 W
  • 输入电压工作范围：4.5V至5.5V
  • 可选稳压输出电压：5.0V、5.5V
    • 5.0V：可提供300mA的负载电流
  • 典型负载调节：0.5%
  • 典型线路调节：4mV/V
  • 稳健可靠的隔离栅：
    • 隔离等级：5KVRMS
    • 浪涌能力：10.4kVPK
    • 工作电压：1700VPK
    • 跨隔离栅提供符合IEC 61000-4-2的±8kV接触放电防护
    • 共模瞬态抗扰度：250V/ns
  • 高功率密度隔离式DC/DC模块，采用集成变压器技术
  • 自适应扩频调制 (SSM)
  • 符合CISPR-25级别5排放标准
  • 强大的磁场抗扰度
  • 过载和短路保护
  • 热关断
  • 低浪涌电流软启动
  • 带故障报告机制的使能引脚
  • 下列性能符合AEC-Q100标准：
    • 设备温度等级1：-40°C至+125°C环境工作温度
  • 提供功能安全
    • 可提供文档，协助功能安全系统设计
  • SSOP-1 6 (5.85mm x 7.50mm) 封装
  • 间隙和爬电距离：>8.2mm

应用

  • 牵引逆变器
  • HEV/EV OBC和DC/DC转换器
  • 电池管理系统 (BMS)
  • 智能仪表
  • 隔离式测量的Bias Power
  • 隔离信号链的Bias Power
  • ESS
  • 太阳能逆变器

数据手册

简化应用

应用电路图 - Texas Instruments UCC33421/-Q1 DC/DC模块

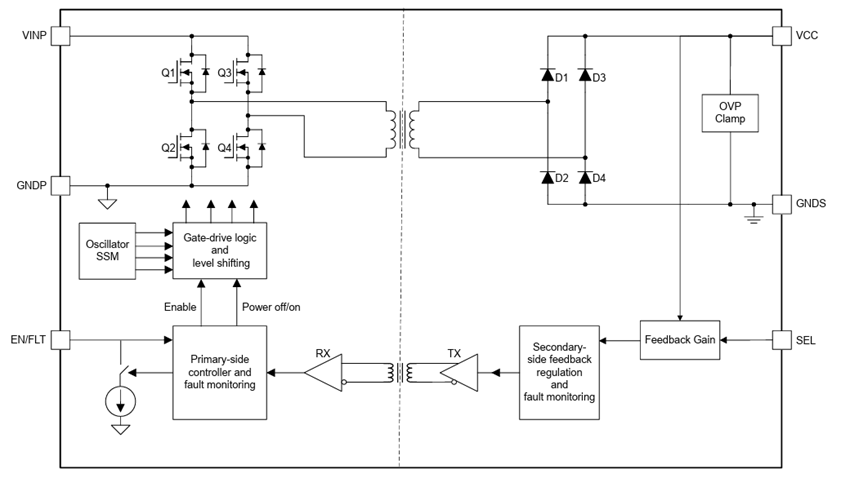

功能框图

框图 - Texas Instruments UCC33421/-Q1 DC/DC模块
