Toshiba DCLx & DCMx双/四通道数字隔离器

Toshiba DCLx和DCMx双/四通道数字隔离器是采用先进的CMOS技术和磁耦合结构设计的高速、高输出隔离组件。隔离器在主侧和副侧之间提供了强大的绝缘，为多通道、高速通信应用（如SPI接口、工业自动化和汽车系统）提供了出色的性能。

特性

  • 高速数据速率
    • DCLx最高可达150Mbps
    • DCMx最高达50Mbps
  • 电源电压范围
    • DCLx在2.25V至5.5V之间
    • DCMx在3.3V或5V下工作
  • 5000VRMS隔离电压
  • 典型传播延迟为10.9ns（DCLx在5V下工作）
  • 高和低默认输出配置
  • ±100kV/μs (DCLx) 的高CM TI
  • 典型值为0.8ns (DCLx) 的低脉宽失真
  • 最大输出电流为±15mA
  • 输出阻抗：50 Ω（典型值）
  • 输入电流：±10 μA
  • 16引脚宽体SOIC封装
  • 温度范围
    • 环境温度范围：-40 °C至+110 °C
    • 结温范围为-40°C至+150°C
  • 符合AEC-Q100等级1的汽车资格 (DCMx 系列)

应用

  • 工业自动化系统
  • 电机控制
  • 开关电源
  • 汽车设备中的电池控制
  • 逆变器
  • 汽车设备中的燃料电池控制
  • 电动汽车应用
  • 数据转换器隔离（SPI等）

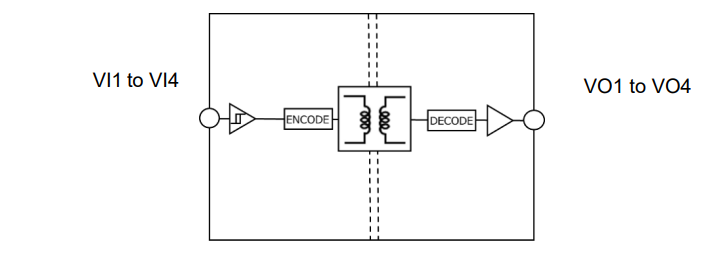

方框图

框图 - Toshiba DCLx & DCMx双/四通道数字隔离器
性能图表 - Toshiba DCLx & DCMx双/四通道数字隔离器
View Results ( 10 ) Page
物料编号 数据表 工作电源电流 正向通道
DCM340C01(AS,EL) DCM340C01(AS,EL) 数据表 19.6 mA 4 Channel
DCM340D01(AS,EL) DCM340D01(AS,EL) 数据表 19.6 mA 4 Channel
DCM340H01(AS,EL) DCM340H01(AS,EL) 数据表 19.6 mA 4 Channel
DCM341A01(AS,EL) DCM341A01(AS,EL) 数据表 16.6 mA 3 Channel
DCM341B01(AS,EL) DCM341B01(AS,EL) 数据表 16.6 mA 3 Channel
DCM341H01(AS,EL) DCM341H01(AS,EL) 数据表 16.6 mA 3 Channel
DCM341L01(AS,EL) DCM341L01(AS,EL) 数据表 16.6 mA 3 Channel
DCM342H01(AS,EL) DCM342H01(AS,EL) 数据表 13.4 mA 2 Channel
DCM342L01(AS,EL) DCM342L01(AS,EL) 数据表 13.4 mA 2 Channel
DCM340L01(AS,EL) DCM340L01(AS,EL) 数据表 19.6 mA 4 Channel
