Toshiba TC7WP3125FK与TC7WP3125FC集成电路
Toshiba TC7WP3125FK &TC7WP3125FC集成电路是 双电源、先进的高速CMOS 2位双电源电压接口总线缓冲器。该器件采用硅栅极CMOS技术制造而成。它们设计具有过压容限输入，输出电压高达3.6V。
特性
- 电平转换器，用于连接1.2V至1.8V、1.2V至2.5V、1.2V至3.3V、1.5V至2.5V、1.5V至3.3V、1.8V至2.5V、1.8V至3.3V或2.5V至3.3V系统
- 高速运行：
- tpd = 6.8ns（最大值）(VCCA = 2.5 ± 0.2V, VCCB = 3.3 ± 0.3V)
- tpd = 7.8ns（最大值） (VCCA = 1.8 ± 0.15V, VCCB = 3.3 ± 0.3V)
- tpd = 8.6ns（最大值） (VCCA = 1.5 ± 0.1V, VCCB = 3.3 ± 0.3V)
- tpd = 22ns（最大值）(VCCA = 1.2 ± 0.1V, VCCB = 3.3 ± 0.3V)
- tpd = 9.5ns（最大值）(VCCA = 1.8 ± 0.15V, VCCB = 2.5 ± 0.2V)
- tpd = 10.8ns（最大值）VCCA = 1.5 ± 0.15 V， VCCB = 2.5 ± 0.2V）
- tpd = 23ns（最大值）(VCCA = 1.2 ± 0.15V, VCCB = 2.5 ± 0.2V)
- tpd = 30ns（最大值）(VCCA = 1.2 ± 0.1V, VCCB = 1.8 ± 0.15V)
- 输出电流：
- IOH/IOL = ±12mA（最小值）(VCC = 3.0V)
- IOH/IOL = ±9mA（最小值）(VCC = 2.3V)
- IOH/IOL = ±3mA（最小值）(VCC = 1.65V)
- 防闩锁能力：-300mA
- ESD性能：
- 机器模型≥ ±200V
- 人体模型 ≥ ±2000V
- 超小型封装：CSON8(CST8)、SSOP8(US8)
- 低电流消耗：
- 使用新电路可显著降低OE = “H”时的电流消耗
- 适合用于电池供电应用，如PDA和手机
- 在所有输入和输出上提供3.6V容限功能和掉电保护

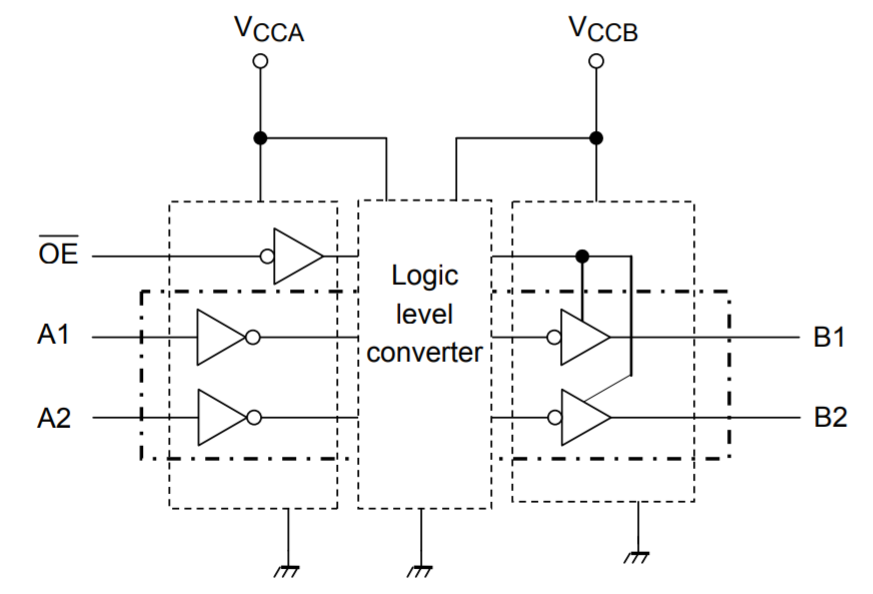

框图
