Toshiba Thermoflagger™过热IC

Toshiba Thermoflagger™过热检测IC可检测并防止异常发热。Thermoflagger设计用于与放置在热源附近的PTC热敏电阻串联。这些IC通过监测热敏电阻来工作，其在出现过热时呈指数级上升。因此，Thermoflagger将改变输出状态，并可通过外部系统读取，从而采取适当的措施。各种选项包括1Aµ或10µA PTC电流、锁存型、推挽和开漏。这些Thermoflagger IC采用1.6mm x 1.6mm ESV封装，具有简单的过热保护功能和低电流消耗，适合用于笔记本电脑、移动设备、家用电器以及用于过热检测的工业设备。

特性

  • 可选择的PTCO输出电流
    • TCTH01xxE典型值为1微安
    • TCTH02xxE典型值为10微安
  • 3.3V、+25°C时，PTCO输出电流精度高±8%
  • 低电流消耗
    • TCTH01xxE典型值为1.8微安
    • TCTH02xxE典型值为11.3微安
  • FLAG信号闩锁功能（TCTH0x2xE）
  • FLAG信号输出
    • 用于TCTH0xxAE的推挽类型
    • 用于TCTH0xxBE的开漏类型

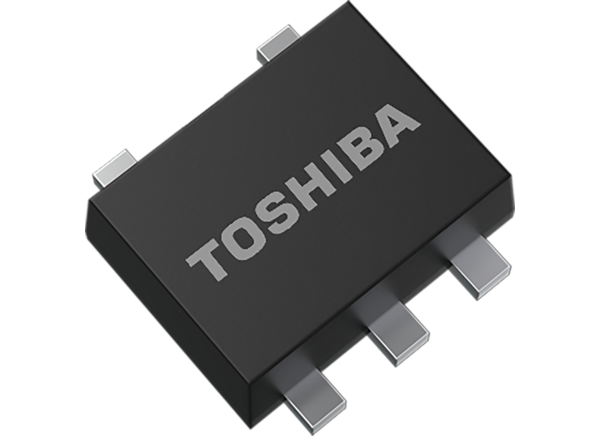

  • 标准ESV (SOT-553) 包装，尺寸为1.6mm2 x 0.55mm

应用

  • 笔记本电脑
  • 移动设备
  • 家用电器
  • 工业设备

规范

  • 工作电源电压范围：1.7V至5.5V
  • 检测电压范围：0.36V至0.64V
  • 0.1V典型迟滞电压
  • 1.5V典型UVLO电压
  • 20μs典型操作屏蔽时间
  • 工作温度范围：-40°C至+125°C

视频

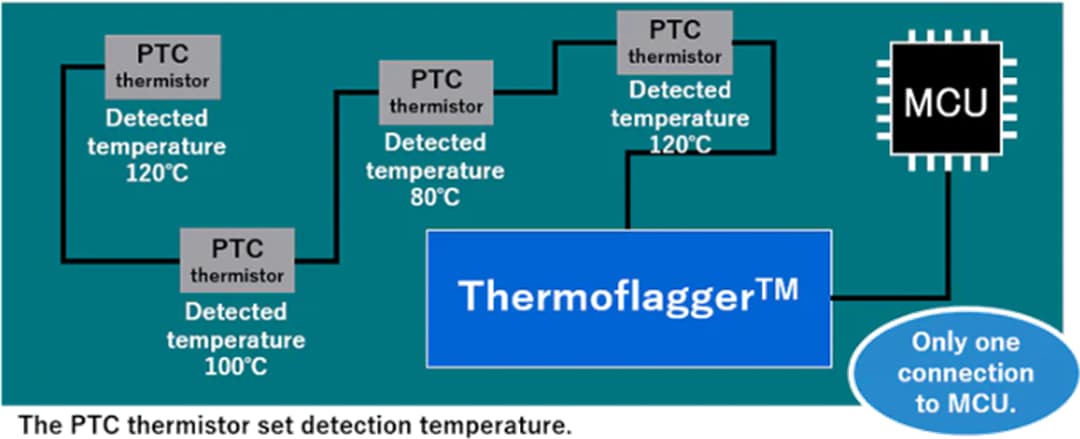

典型应用电路

应用电路图 - Toshiba Thermoflagger™过热IC

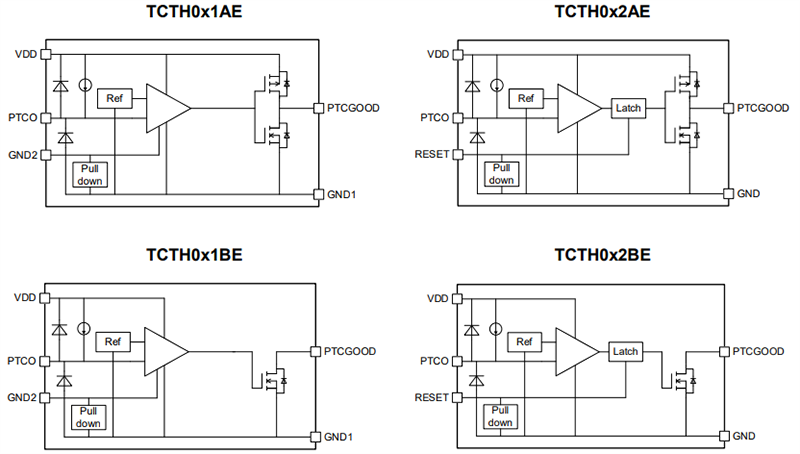

框图

框图 - Toshiba Thermoflagger™过热IC
发布日期: 2023-04-12 | 更新日期: 2023-09-26
