u-blox BMD-380蓝牙模块
u-blox BMD-380蓝牙模块是一款小尺寸、先进、高度灵活、超低功耗的多协议模块化系统 (SoM)。该模块支持Bluetooth 5低功耗和IEEE 802.15.4（Thread和Zigbee）连接，适用于便携式和超低功耗嵌入式系统。BMD-380模块配有Arm® Cortex®-M4（带浮点单元 (FPU) 处理器）、集成2.4GHz收发器和集成天线。该蓝牙模块 提供完整的射频解决方案，可加快产品上市。BMD-380模块还可降低开发成本，充分利用Nordic Semiconductor nRF52840的功能和外设。
BMD-380器件非常适合用于需要蓝牙5特性或基于802.15.4的Thread和Zigbee网络的设计。该模块内置USB和5.5V兼容直流/直流电源，可降低设计复杂性和BOM成本，同时扩展可能的应用。BMD-380模块的尺寸为9.5mm x 7.5mm x 1.5mm。典型应用包括家用电器、门禁控制、物联网 (IoT)、家庭保健 、高级远程控制、智能能源管理和低功耗传感器网络。
特性
- 基于Nordic Semiconductor nRF52840 SoC
- 蓝牙5 PHY：
- LE 1M、LE 2M和LE编码（长距离）
- 蓝牙5特性：
- 广告扩展和通道选择算法#2
- 蓝牙网状网络
- 支持Thread和Zigbee的IEEE 802.15.4
- 完整的射频解决方案，集成芯片天线
- Arm® Cortex®-M4，带FPU 32位处理器
- ARM® TrustZone® Cryptocell 310安全性
- 44个通用I/O引脚和低功耗比较器
- 真随机数发生器
- 集成直流/直流转换器
- 无需外部元件
- 串行线调试 (SWD)
- 温度传感器
- 20通道CPU独立可编程外设互连 (PPI)
- 正交解调器 (QDEC)
- NFC-A标签接口，用于OOB配对
规范
- 1MB嵌入式闪存
- 256KB RAM
- 温度范围：-40°C至85°C
- 12位/200 KSPS ADC
- 一个全速USB (12Mbps)
- 四个SPI主/三个从器件 (8Mbps)
- 四通道SPI，支持就地执行 (XIP)
- PWM 4块 x 4通道（每个）
- 两个双线主/从器件（兼容I2C）
- I2S音频接口
- 两个UART（带CTS/RTS和DMA）
- 5个32位计时器/计数器
- 3个24位真实计时器计数器 (RTC)
- 尺寸：9.5mm x 7.5mm x 1.5mm
应用
- 气候控制
- 照明产品
- 安全与安保
- 家用电器
- 访问控制
- 物联网 (IoT)
- 家庭保健
- 高级远程控制
- 智能能量管理
- 低功耗传感器网络
- 交互式娱乐设备
- 环境监测
- 酒店自动化
- 办公自动化

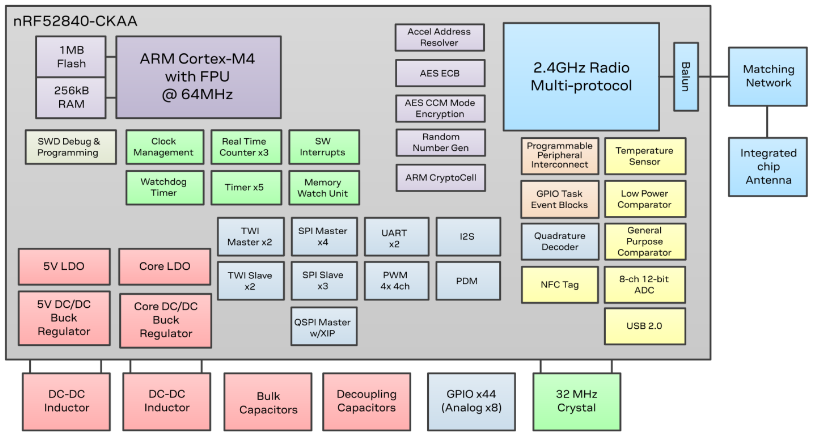

框图
