Vishay / BC Components AY1汽车级交流安规电容器
Vishay/BC Components AY1汽车级交流安规电容器是陶瓷片式电容器，包括X1级型号和Y1级型号。X1级电容器设计用于760VAC额定电压，Y1级电容器设计用于500VAC额定电压。这些电容器可耐受85/85/1000h测试，并可通过1000次温度循环。AY1安规电容器符合AEC-Q200标准，可靠性高，设有单层交流圆盘。典型应用包括面向PHEV/EV和HEV的电池充电器上用于交流线路滤波器和一次侧耦合的Y级电容器，以及面向PHEV/EV和HEV的直流-直流转换器上的滤波电容器。
72-AY1-KIT-GA是AY1电容器的示例套件，其中共包含8个电容值，每个电容值10件。该套件具有20%的容差。
特性
- 汽车级交流线路额定陶瓷片式电容器
- 符合AEC-Q200标准
- 耐受85/85/1000h测试
- 通过1000次温度循环（-55°C至125°C）
- 可靠性高
- 单层交流片式安全电容器
- 符合生产件批准程序 (PPAP)
规范
- 绝缘电阻大于10000MΩ
- ±20%（代码M）电容容差
- 2级耗散因数（最大2.5％）
- 环氧树脂，隔离功能，阻燃涂层符合UL 94 V-0标准
- 电容范围：470pF至4700pF
- Y5U陶瓷电介质
- -55°C至125°C的工作温度范围
- 认证：
- IEC 60384-14.4
- UL 60384-14
- DIN EN 60384-14
- CSA E60384-1:03和CSA E60384-14:09
- CQC (IEC 60384-14)

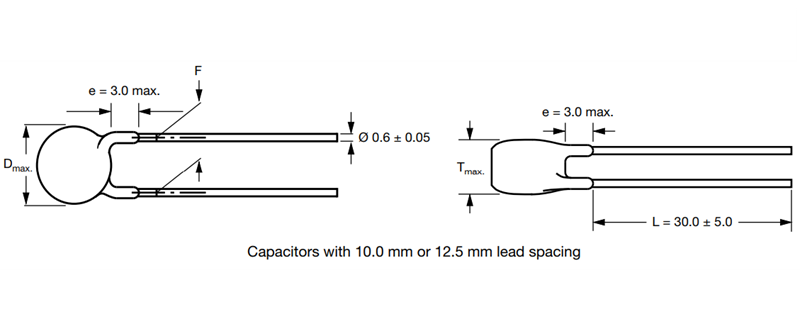

机械图

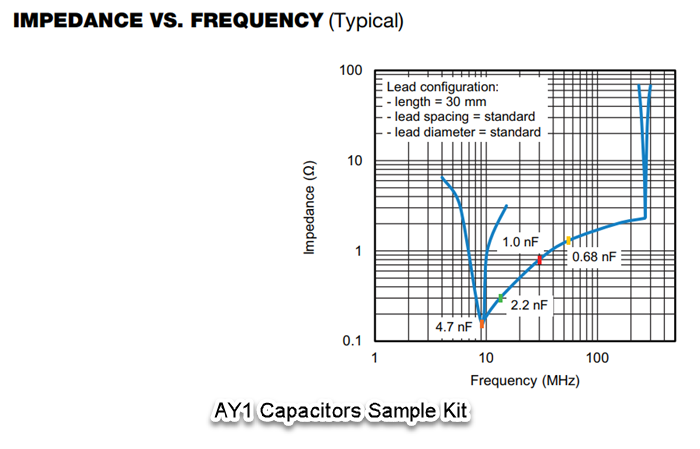

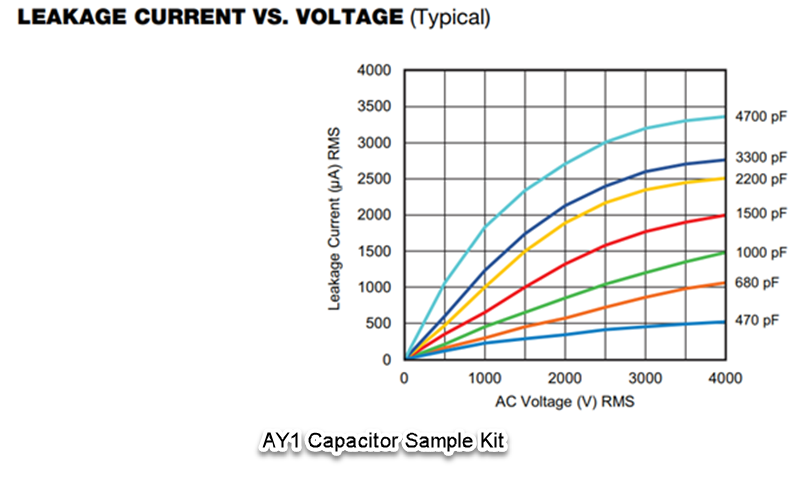

性能图
