Vishay 高速施密特触发器光耦合器
Vishay高速施密特触发器光耦合器采用DIP-6和SMD-6封装，将高效的输入LED与集成的光电二极管IC检测器相结合。这些1MBd高速光耦合器具有带施密特触发器功能的开路集电极晶体管输出，可轻松集成到数字系统中。该施密特触发器光耦合器可提供有保证的开/关阈值滞后和10kV/μs的最小共模瞬态抗扰度 (CMTI)。这些光耦合器具有3V至15V的宽电源范围，可在使用不同电压域的应用中实现隔离电平转换。
这些高速施密特触发器光耦合器具有高达2MHz的数据速率 (NRZ)，最大耐受隔离电压额定值为5000VRMS。典型应用包括可编程逻辑控制器、接地回路消除、电流噪声隔离、串行总线系统、信号电平转换和开关模式电源。
特性
- 带施密特触发器功能的开路集电极晶体管输出
- 较低的导通阈值电流：0.65mA（典型值）
- 最大电源电流：1mA
- 可确保的最小共模瞬态抗扰度 (CMTI)：10kV/μs
- 宽电源电压范围：3V至15V
- 逻辑兼容输出
- 符合RoHS指令
- 无闩锁和振荡
- 可确保开/关阈值滞后
- 数据速率高达2MHz
应用
- 微处理器系统接口
- 消除接地环路
- 电流噪声隔离
- 串行数据通信和总线系统
- 数字控制电源
- 信号电平转换
- 可编程逻辑控制器 (PLC)
- ATE输入/输出隔离
- 计算机外设接口
- 开关模式电源

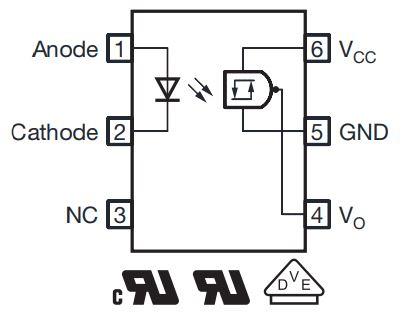

示意图
性能特征
