Vishay / Dale ICM0603表面贴装共模扼流圈
Vishay/Dale ICM0603表面贴装共模扼流圈是绕线铁氧体共模扼流圈，额定工作电压为50VDC 。ICM0603系列设计具有10MΩ最小绝缘电阻，工作温度范围为-40°C至+125°C。共模阻抗范围：3Ω至35.8Ω（10MHz时典型值）和22Ω至250Ω（100MHz时典型值）。这些扼流圈符合RoHS指令，不含铅和卤素，采用1.6mmx0.85mmx1.25mm SMD封装。Vishay/Dale ICM0603扼流圈用于直流/直流电源、照明驱动器、LCD、噪声抑制和滤波以及电池供电设备。
特性
- 绕线铁氧体共模扼流圈
- 绝缘电阻：10MΩ（最小值）
- 共模阻抗
- 3Ω至35.8Ω（10MHz时典型值）
- 22Ω至250Ω（100MHz时典型值）
- 1.6 mm x 0.85 mm x 1.25 mm SMD封装
- 工作温度范围：-40 °C至+125 °C
- 符合RoHS标准
- 无铅、无卤
应用
- 直流/直流电源
- LCD
- 噪声抑制和滤波
- 照明驱动器
- 电池供电设备

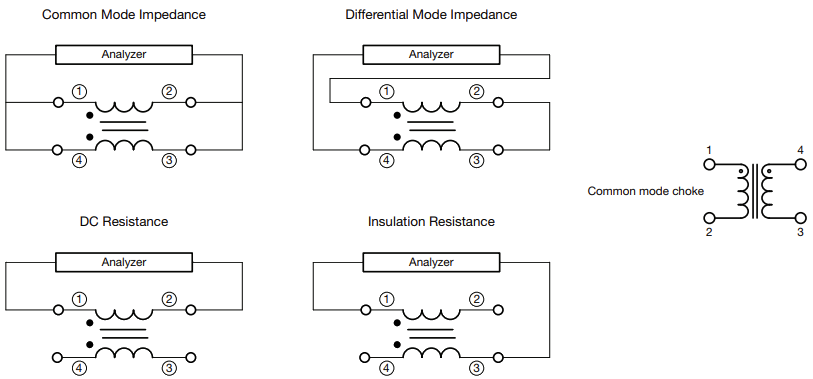

原理图

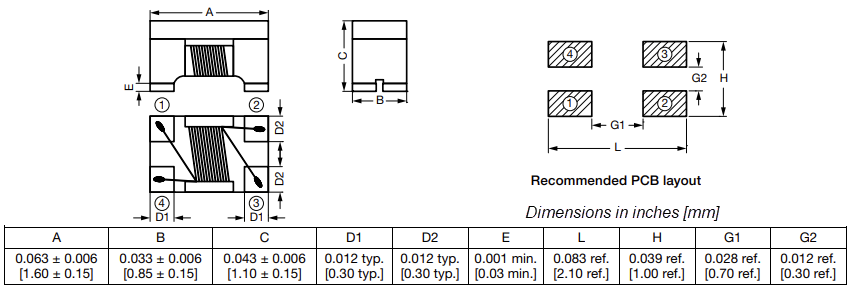

尺寸
