Vishay microBRICK®直流/直流稳压器模块
Vishay microBRICK®直流/直流稳压器模块是同步降压稳压器，采用集成式功率MOSFET和电感器。这些模块都具有一个功率级，能够以高达2MHz的开关频率供应20A的连续电流。该稳压器采用4.5V至24V输入电源电压工作，输出电压可调节，低至0.6V。该器件非常适合用于各种应用，包括计算、消费电子、电信和工业。
特性
- 用途广泛
- 输入电压范围：4.5V至24V
- 低至0.6V的可调节输出电压
- 输出电压精度：±1%（-40°C至+125°C）
- 高效
- 峰值效率：95%
- 电源关断电流：1μA
- 工作电流：50μA（非开关）
- 高度可配置
- 可提供四种可编程开关频率： 600kHz、1MHz、1.5MHz和2MHz
- 可调软启动和可调限流
- 可编程工作模式：强制连续 导通或节能模式
- 坚固可靠
- 逐周期限流
- 输出过压保护
- 输出欠压/短路保护，自动重试
- 电源良好状态标志和过热保护
- 高功率密度
- 集成大电流输出电感器
- 10.6x6.5x3mm薄型MLP封装
- 易于使用
- 外设组件最少
- 全部输入和输出用陶瓷电容器
应用
- 5V、12V和24V输入电源轨POL
- 台式机、笔记本电脑、服务器和工业计算
- 工业和自动化
- 消费电子产品
视频

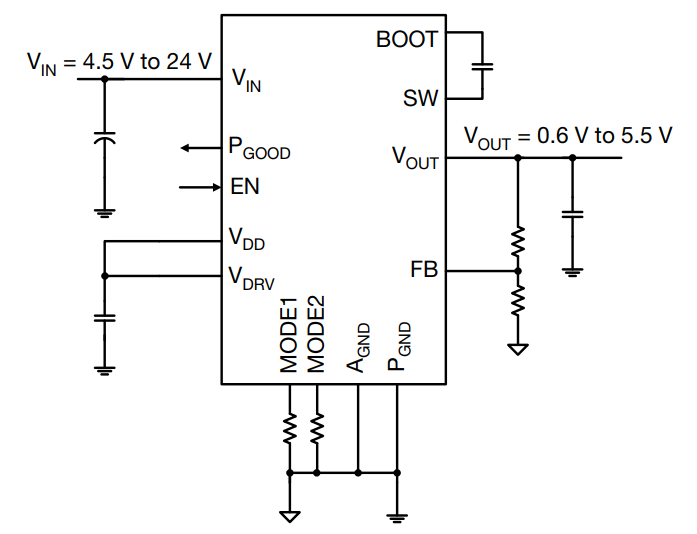

典型应用电路和效率
