Vishay / BC Components PTCEL浪涌电流限制PTC热敏电阻器
Vishay/BC Components PTCEL浪涌电流限制PTC热敏电阻可为各种需要受控电容器充电或放电功能的大功率应用提供安全、重复的浪涌电流限制和保护。这些热敏电阻可显著减少电路板空间和元件数量，因为它们可为单个PTCEL17吸收高达340J的更高能量水平，并且可在高达+105°C的环境温度下工作。内置自调节安全机制可防止发光二极管热敏电阻在任何过载情况下过热。PTCEL热敏电阻器适用于电压高达1200VDC 的高能量电容器的受控充电和放电。电阻值可从60Ω至1000Ω的宽范围内选择，对于需要更高能量水平或更高温度下间隔时间短的应用，这些热敏电阻可以串联/并联连接，形成一个吸收能量热敏电阻网络。
发光PTCEL热敏电阻采用通孔安装到PCB上，可以采用PIP回流焊或波峰焊。陶瓷PTC技术的自我保护特性可防止元件过热或过载，并将电路中的电流限制在安全的低水平。充电和放电能量可以在10毫秒至几秒钟的时间内应用到PTC。吸收的能量在几分钟内就会耗散，因此PTC可以冷却到环境温度，并可用于另一个浪涌电流限制操作。Vishay/BC Components PTCEL热敏电阻可承受汽车或工业应用中的高重复充电或放电循环 (>100,000)。PTCEL13和PTCEL17系列热敏电阻符合AEC-Q200标准并通过了UL认证。除了现成选择外，该发光二极管系列还可根据电路设计人员的规格进行定制，包括各种电阻值或电压和能量等级。
特性
- 高达340 J高能量吸收能力
- 高涌流功率循环次数：> 100,000次
- 抗非开关峰值功率高达25kW
- 可处理高达1000V的直流高电压
- 过载时具有自我保护功能，无过热危险
- 符合AEC-Q200标准
- 通过UL认证 - 文件， E148885，用于交流和直流
- 坚固的结构，采用UL 94 V-0认证涂层
应用
- 交流/直流和直流/直流转换器
- 负载突降和直流链路电路
- 紧急放电电路
- 车载充电器、电池充电设备
- 电机驱动器
- 焊接设备
规范
- 60 Ω至1000 Ω电阻范围
- 最大浪涌电流：40A
- 开关温度范围：+130 °C至+140 °C
- 最大直流电压：500VDC 至1000VDC
- 最大交流电压：350VRMS 至700VRMS
- 耗散因数：14mW/K至19.5mW/K

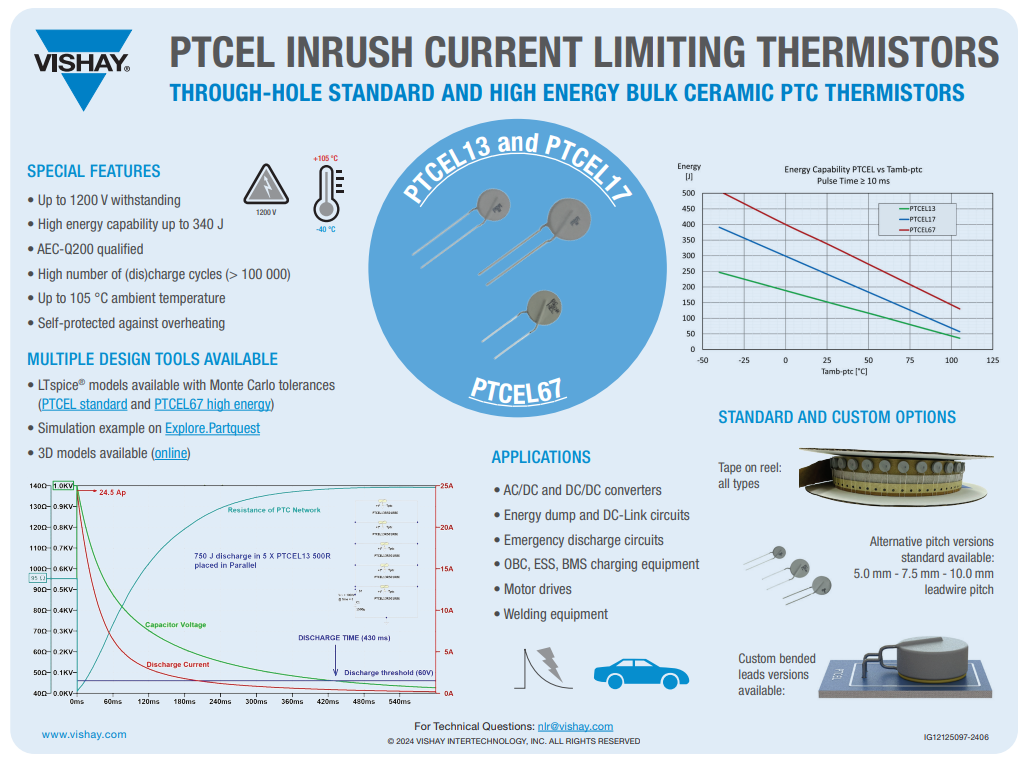

信息图
通孔信息图
机械参数
外形和尺寸
