Vishay Semiconductors T15Bx PAR® ESD保护二极管
Vishay Semiconductors T15Bx ESD保护二极管具有结钝化优化设计，采用了钝化各向异性整流器技术。这些ESD保护二极管具有1500W峰值脉冲功率能力和10/1000 μs波形。T15Bx二极管还具有双向极性、出色的钳位能力和非常快的响应时间。这些ESD保护二极管符合J-STD-020规定的湿度灵敏性等级(MSL) 1，并符合AEC-Q101标准。T15Bx二极管采用SMB (DO-214AA)封装，工作温度范围为-65°C至185°C。这些二极管保护敏感电子产品免受汽车用传感器单元IC、MOSFET和信号线上的电感负载开关和雷电引起的电压瞬变 。
特性
- 结钝化优化设计，钝化各向异性整流器技术
- TJ=185°C，满足高可靠性和汽车级要求
- 1500W峰值脉冲功率能力，具有10/1000μs波形
- 双向极性
- 优秀的钳位能力
- 响应时间非常短
- 达到J-STD-020规定的MSL 1级要求，LF最大峰值为260°C
- 符合 AEC-Q101
规范
- 击穿电压 (VBR)：12V至100V
- 关断电压：10.2V至85.5V
- 峰值脉冲功率耗散：1500W
- 最高工作结温：185 °C
- SMB (DO-214AA) 封装
- 工作温度范围：-65 °C至185 °C
应用
- 在以下应用中保护敏感电子产品免受瞬态电压损害：
- 集成电路 (IC)
- MOSFET
- 汽车用传感器单元的信号线路

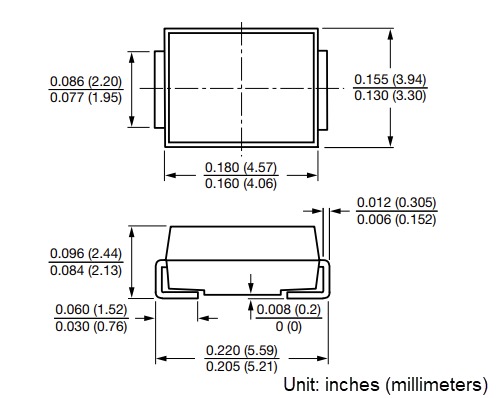

尺寸图
View Results ( 19 ) Page
| 物料编号 | 极性 | 通道数量 | 工作电压 | 钳位电压 | 击穿电压 | Ipp - 峰值脉冲电流 | 最小工作温度 | 最大工作温度 |
|---|---|---|---|---|---|---|---|---|
| T15B24CAHM3/I | Unidirectional | 1 Channel | 20.5 V | 33.2 V | 22.8 V | 46.7 A | - 65 C | + 185 C |
| T15B30CAHM3/I | Unidirectional | 1 Channel | 25.6 V | 41.4 V | 28.5 V | 37.4 A | - 65 C | + 185 C |
| T15B43CAHM3/I | Bidirectional | 1 Channel | 36.8 V | 59.3 V | 40.9 V | 26.1 A | - 65 C | + 185 C |
| T15B68CAHM3/I | Unidirectional | 1 Channel | 58.1 V | 92 V | 64.6 V | 16.8 A | - 65 C | + 185 C |
| T15B75CAHM3/I | Bidirectional | 1 Channel | 75 V | 104 V | 14.9 A | - 65 C | + 185 C | |
| T15B15CAHM3/I | Unidirectional | 1 Channel | 12.8 V | 21.2 V | 14.3 V | 73.1 A | - 65 C | + 185 C |
| T15B16CAHM3/I | Unidirectional | 1 Channel | 13.6 V | 22.5 V | 15.2 V | 68.9 A | - 65 C | + 185 C |
| T15B18CAHM3/I | Unidirectional | 1 Channel | 15.3 V | 25.5 V | 17.1 V | 60.8 A | - 65 C | + 185 C |
| T15B20CAHM3/I | Unidirectional | 1 Channel | 17.1 V | 27.7 V | 19 V | 56 A | - 65 C | + 185 C |
| T15B27CAHM3/I | Unidirectional | 1 Channel | 23.1 V | 37.5 V | 25.7 V | 41.3 A | - 65 C | + 185 C |
