Vishay Semiconductors VOH/VOIH/VOWH 10MBd高速光耦合器
Vishay Semiconductors VOH/VOIH/VOWH 10MBd高速光耦合器采用高效输入LED，结合了带可选通输出的高速集成光检测器逻辑门。 这些光耦合器具有开漏输出。10MBd高速光耦合器提供内部屏蔽，以确保15kV/μs的共模瞬态抑制。
特性
- 最小共模抑制 (CMR)：15kV/μs
- 隔离电压选项：3750VRMS 或5000VRMS
- 正向电压：1.38 V
- 反向电压：5 V
- LVTTL/LVCMOS兼容性
- 低功耗
- 单通道或双通道
- 10 Mb/s 数据速率
- 正向电流范围：10 mA至20 mA
- 功率耗散范围：60mW至85mW
- 开漏输出类型
- 上升时间范围：11 ns至23 ns
- 下降时间范围：2.3 ns至11 ns
- 封装选项
- DIP-8
- SMD-8
- SOIC-8
- SOP-5
- 最高工作温度范围：-40°C至+110°C
应用
- 微处理器系统接口
- 消除接地环路
- 数字总线系统隔离
- 高速A/D和D/A转换
- 数字控制电源
- 电平转换

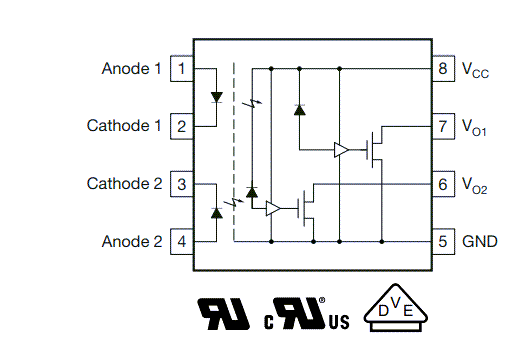

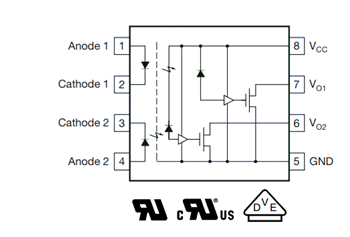

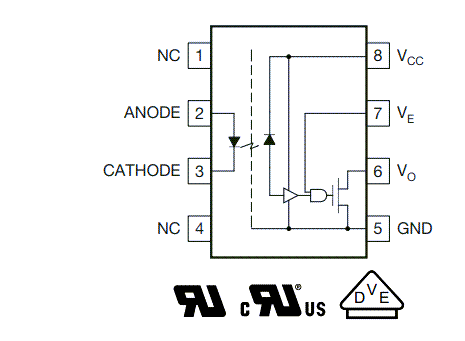

框图
相关产品
Vishay VOH260A高速光耦合器
单通道10MBd光耦合器，采用8引脚SMD封装。
发布日期: 2023-11-14
| 更新日期: 2024-03-22
