Vishay VBUS05M2-HT5 ESD保护二极管
Vishay VBUS05M2-HT5 ESD保护二极管是一款双向对称(BiSy)双线ESD保护器件，采用超紧凑型DFN1110-3A封装，非常适合用于便携式电子产品。VBUS05M2-HT5具有高ESD抑制能力和极低 电容，因此非常适合用于USB2.0、USB3.0或HDMI等高频应用。该器件在5.5V工作电压时的最大漏电流低至<0.05μA，在1mA时的反向击穿电压为8.5V（典型值），在3.4A时的最大钳位电压为18V。
Vishay VBUS05M2-HT5 ESD保护二极管可按照IEC 61000-4-2标准（±20kV时）（空气放电和接触放电）为数据线路提供瞬态保护。通过VBUS05M2-HT5，可以保护两条高速数据线路免受瞬态电压信号的影响。连接到数据线（引脚1和引脚2）和接地（引脚3）负瞬态将在5.5V工作电压范围以上钳位。
该器件的VBUS05M2-HT5HG3-08型号通过汽车应用类AEC-Q101认证。
特性
- 2线ESD保护
- 超低负载电容低至0.45pF（典型值）
- 最大漏电流低：<0.05µA (5.5V时)
- 击穿电压：8.5V（典型值，1mA时）
- 最大钳位电压：18V (3.6A时)
- 动态电阻：1Ω（典型值）
- ESD抑制，符合IEC 61000-4-2标准
- ±20kV接触放电
- ±20kV空气放电
- ESD能力，符合AEC-Q101标准
- 人体模型：H3B类：>8kV
- e3：引脚侧壁镀锡 (Sn)
- 支持AOI
- 符合AEC-Q101标准（仅限VBUS05M2-HT5HG3-08）
- 紧凑型DFN1110-3A封装
- 符合RoHS指令，无卤、无铅
应用
- 为高速数据线路提供ESD保护，包括HDMI、DisplayPort、eSATA、USB、1394/FireWire和Thunderbolt
信息图

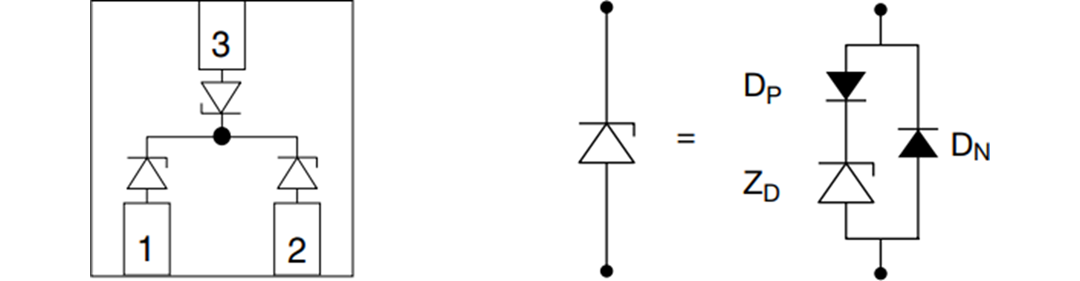

示意图
封装外形
其他资源
发布日期: 2020-11-30
| 更新日期: 2025-01-08
