Vishay VS-E5Px7512L 75A FRED Pt® G5超快整流器

Vishay   VS-E5Px7512L 75A FRED Pt ® G5超快整流器优化用于高速运行。VS-E5Px7512L整流器具有独特的低导通和开关损耗组合，非常适合用于软开关和谐振的高频转换器。专门设计用于提高PFC、电动汽车/混合电动汽车电池充电站的输出整流级、太阳能逆变器增压级及UPS应用的效率，该系列器件非常适合用于与MOSFET或高速IGBT配合使用。

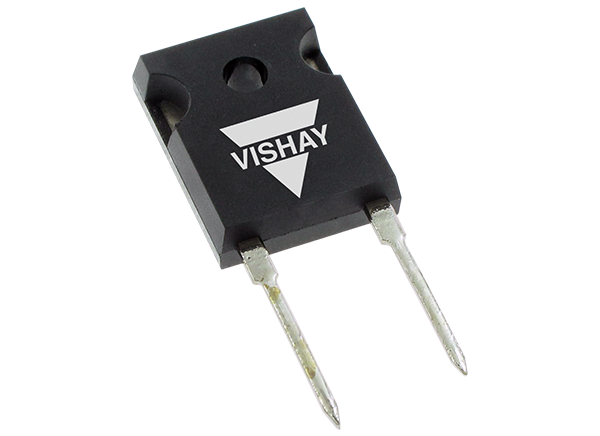

Vishay VS-E5Px7512L 75A FRED Pt® G5超快整流器采用TO-247AD-2L封装，最高工作结温为+175°C。

特性

  • 具有经过优化的反向恢复电荷的超快整流器
  • 行业领先的 正向压降和开关损耗平衡
  • 优化用于高速运行
  • 聚酰亚胺钝化

应用

  • 电动汽车和混合电动汽车电池充电站
  • 太阳能逆变器
  • 焊接应用
  • 高速LLC输出整流级

规范

  • 平均整流正向电流 (IF(AV))：75A
  • 重复峰值反向电压 (VRRM)：1200V
  • 正向电压（125°C时）(VF)
    • VS-E5PH7512L-N3: 1.85V
    • VS-E5PX7512L-N3: 2.3V
  • 反向恢复时间 (trr)
    • VS-E5PH7512L-N3: 40ns
    • VS-E5PX7512L-N3: 32ns
  • 反向恢复电荷 (Qrr)
    • VS-E5PH7512L-N3: 2780nC
    • VS-E5PX7512L-N3: 1820nC
  • 非重复性峰值浪涌电流 (IFSM)
    • VS-E5PH7512L-N3: 470A
    • VS-E5PX7512L-N3: 395A
  • 重复峰值正向电流 (IFRM)：150A
  • 结点至外壳热阻 (RthJC)：0.36°C/W
  • 接合点 电容 (CT)：36pF
  • 工作结温 (TJ)：-55°C至+175°C
  • TO-247AD-2L封装
  • 模压化合物符合UL 94 V-0阻燃等级
  • 亚光镀锡引线，可按照J-STD-002标准焊接
  • 符合RoHS指令，不含卤素

资源

相关产品

Fred Pt® Gen 5 Hyperfast整流器

Vishay Semiconductors Fred Pt® Gen 5 Hyperfast整流器

具有低导通损耗、低开关损耗和可提高可靠性的高温度范围。

Learn More关于Vishay Semiconductors Fred Pt® Gen 5 Hyperfast整流器 View Products与Vishay Semiconductors Fred Pt® Gen 5 Hyperfast整流器相关

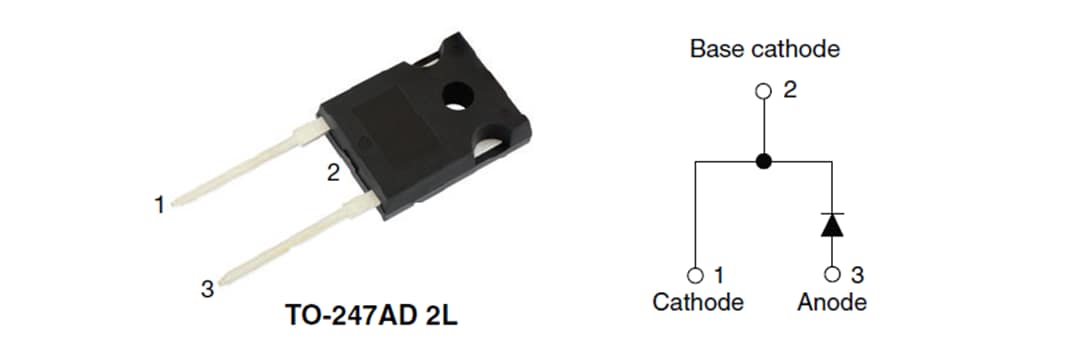

引脚分配和原理图

原理图 - Vishay VS-E5Px7512L 75A FRED Pt® G5超快整流器
发布日期: 2022-07-28 | 更新日期: 2023-07-10
