Zilog / IXYS IXD1504稳压器
Zilog/IXYS IXD1504稳压器是高精度CMOS稳压器，具有超低0.6μA电源电流。这些稳压器即使在负载电流低至1μA时也能提供非常准确的输出电压，因此非常适合电池供电应用。IXD1504稳压器具有一个参考电压源、一个误差放大器、一个驱动晶体管、过电流保护电路和一个相位补偿电路。IXD1504具有内部相位补偿功能，因此既可以使用低ESR陶瓷输出电容CL ，也可以不使用。这些稳压器采用SOT-25、SSOT-24或USPN-4B02封装。典型应用包括手机、相机VCR和各种便携式设备。
特性
- 低功耗：0.6μA（典型值）
- 工作电压范围：1.4V至6V
- 输出电压范围：1.1V至5.0V，增量为0.1V
- 输出电压精度：±0.02V（VOUT < 2.0V），或±1%
- 温度稳定性：±50 ppm/°C
- 输出电流：高达150mA
- 压差：500mV（150mA、VOUT=3V时）
- 负载电容器自动充电
- 待机电流低于0.01µA（典型值）
- 电流限制和短路保护
- 兼容低ESR陶瓷电容器
- 稳定运行，无需负载电容器
- 开启/关闭开关
- 工作环境温度范围：-40°C至85°C
- 封装：
- SOT-25、SSOT-24和USPN-4B02
- 符合EU RoHS指令，无铅
应用
- 手机
- 摄像头
- VCR
- 各种便携式设备

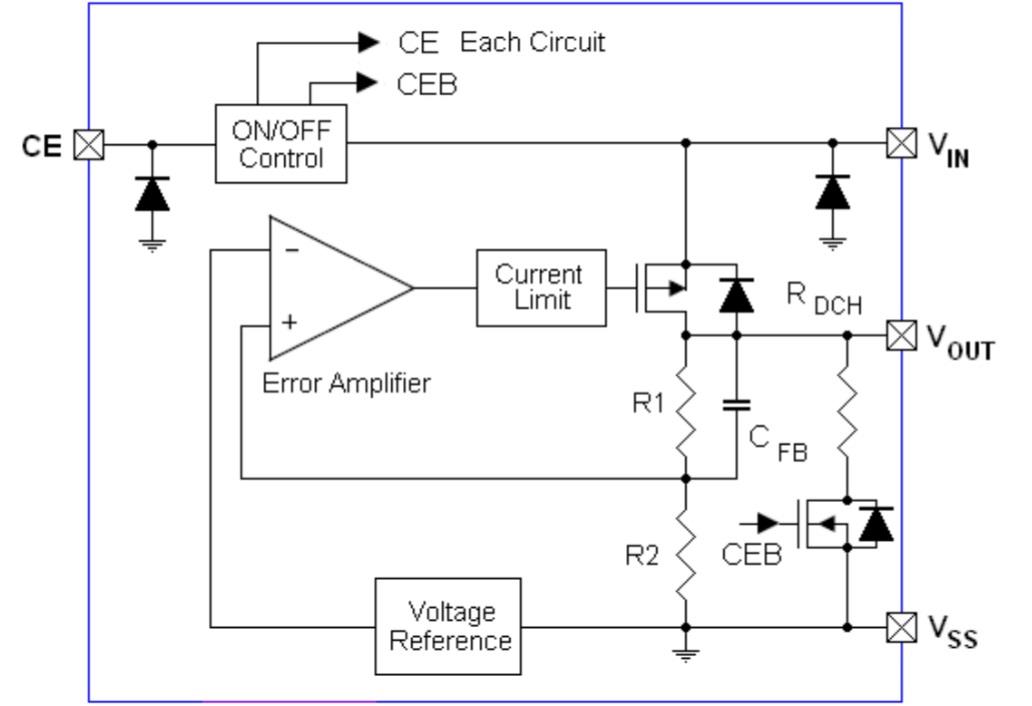

框图

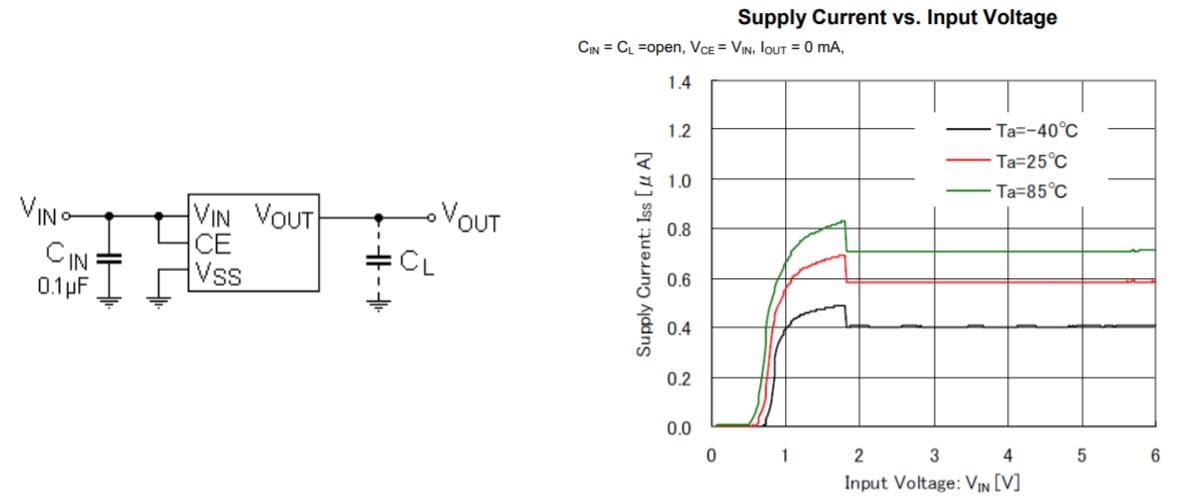

具有性能特性的典型应用电路
