NXP Semiconductors LPC1800 32位ARM
Cortex™-M3 MCU

NXP Semiconductors LPC1800系列32位ARM Cortex™-M3微控制器是业界最快的Cortex-M3 MCU，其处理器频率最高达180MHz。LPC1800 MCU是采用与LPC4300系列Cortex-M4 MCU相同的90nm超低泄漏技术精制而成，引脚和软件也同样与很多关键功能兼容。NXP LPC1830和LPC1850 MCU具有先进的外设，如以太网、高速USB 2.0主机/OTG/设备、LCD控制器和CAN 2.0B。还有两种创新外设：灵活的四路SPI接口和状态可配置计时器子系统。LPC1800器件可提供高达1MB的灵活双组闪存，以使应用程序内的重新编程和非停顿闪存运行具备高可靠性。NXP LPC1830和LPC1850 MCU以多组的形式提供高达200 kB的片上SRAM。

特点
  • ARM Cortex-M3处理器能以高达150 MHZ (LPC1850)或180 MHz (LPC1830) 的频率运行。
  • ARM Cortex-M3内置存储器保护单元(MPU)可支持8个区域
  • ARM Cortex-M3内置嵌套向量中断控制器(NVIC)
  • 非屏蔽中断(NMI)输入
  • JTAG和串行线调试
  • 支持ETM和ETB
  • 系统嘀嗒计时器
  • 200kB SRAM用于编码和数据
  • 32kB ROM包含启动代码和片上软件驱动器
  • 工作范围为1 MHz至25 MHz的晶体振荡器
  • 12 MHz内部RC振荡器调节至1%精度
  • 超低功率RTC晶体振荡器
  • 时钟输出
  • 两个PLL可使CPU以CPU的最大速率运行
  • 四路SPI闪存接口具有四通道，数据速率高达40 MB/s
  • 10/100T以太网MAC，带RMII和MII接口并支持DMA
  • 一个高速USB 2.0主机/设备/OTG接口，带DMA
  • 一个高速USB 2.0主机/设备接口，支持DMA
  • 四个550 UART并支持DMA：一个UART带全调制调解器接口
应用
  • 工业
  • 消费
  • 白色家电
  • RFID读取器
  • 电子计量

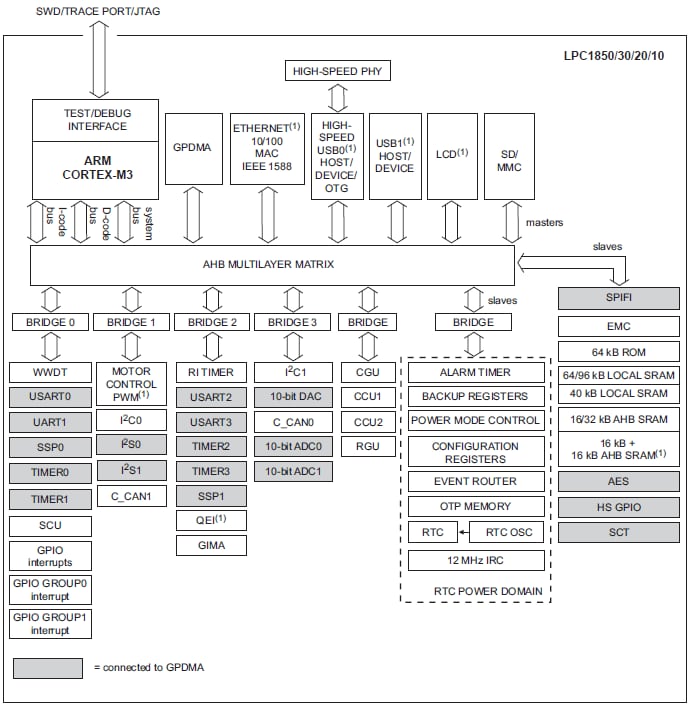

框图

框图
