STMicroelectronics L99LD01 High-Efficiency Constant Current LED Driver

意法半导体 L99LD01 高效
恒定电流 LED 驱动器

意法半导体 L99LD01 高效恒流 LED 驱动器是一款完整的恒流直流-直流转换器 LED 驱动器，适用于汽车应用。它采用 BCD5S 70V 技术制造，并以 LQFP32 封装形式组装。

L99LD01 用于升压、降压-升压和反激式转换器拓扑。一个内部随机抖动振荡器在低频模式下工作，扩大了开关频率的射频频谱，从而降低 EMC。斜坡补偿确保良好的环路转换稳定性，无论应用对占空比是否有要求。该转换器能够在全功率模式或低频调光模式下工作。

该器件包含一个内部低压差稳压器（用于为微控制器供电）以及一个复位引脚（在启动时以及当输出稳压降至既定电压阈值之下时，用于复位微控制器）。

特点
  • 汽车级
  • 恒定电流工作
  • 可通过外部感应电阻设定 LED 电流，并可通过 SPI 调节
  • 可通过外部电阻调节转换器开关频率（RSF）
  • 通过内部扩频抖动振荡器降低 EMC
  • 低频 PWM 调光操作
  • 美信输入电流限制器
  • 美信开关占空比限制器
  • 可通过外部电阻调节斜坡补偿（R9）
  • 电池过压关断保护（需要外部 R3、R4 电阻）
  • Led 链 OV 检测（外部 R5、R6）
  • 用于监控和控制 LED 温度（需要外部 NTC 电阻）、LED 链电压和低频 PWM 的多路复用输出

  • SPI 串行通信接口收发器（SDI、SDO、SCK、CSN）
  • 微电源稳压输出电压： 5V ±2% -20mA
  • 通过专用 SPI 接口对内存寄存器的参数进行编程与设定：
  • LED 电流基准可调节（±66.7%）
  • 最大输入电流限制器基准可调节（±55.5% ）
  • 随机抖动频率扫描，调制频率和偏差率
  • 上电复位引脚输出
  • ESD 保护

应用
  • 汽车日间行车灯，LED
  • 前照灯

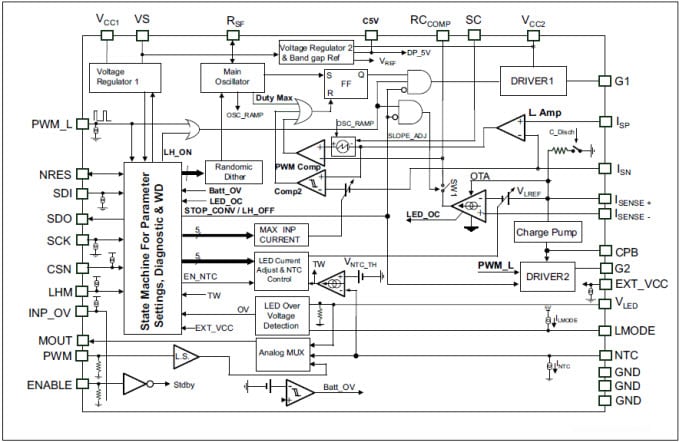

方框图
Block Diagram
