Analog Devices / Maxim Integrated MAX22915EVKIT 评估套件
Analog Devices的MAX22915EVKIT评估套件提供了一种经过验证的设计，用于评估MAX22915，这是一款具有高级诊断功能的8通道高电平开关。评估套件包括MAX22915评估板、USB Type-C®电缆和图形用户界面 (GUI)，该界面可通过USB端口实现PC与评估套件之间的通信。MAX22915EVKIT配备了MAX22915AFG+，封装为50引脚6mm × 7mm FC2QFN，作为U1安装。该评估套件可以以多种模式运行，包括使用Analog Devices GUI的可寻址SPI模式，或通过PMOD连接器与外部MCU和固件进行接口连接，以及通过两个PMOD连接器以菊花链方式连接多个设备的菊花链SPI模式。
GUI与Windows® 11兼容，用于测试MAX22915数字输出的功能。评估套件软件可访问完整的寄存器映射和诊断数据，实现对八个高侧开关的单独控制。评估套件软件从MAX22915中检索所有诊断信息，包括每通道开路条件，输出开启、关闭或切换频率高达131 Hz。其他诊断信息包括输出通道的状态、电源欠压警报、全局和每通道过载警报、温度警告和其他全局故障警报。此外，该评估套件软件配置内部7位ADC，并对电源电压、每通道负载电流或芯片温度执行连续、按需或单次测量。
Analog Devices MAX22915EVKIT必须由外部+24V电源供电，满载时可消耗高达8A（典型值）的电流。USB2GPIO接口以及数字电流隔离由USB-C端口供电。VDD上的单个TVS二极管可保护所有输出通道免受±1kV/42Ω IEC 61000-4-5浪涌瞬变的影响。MAX22915EVKIT的抗噪性能增强，可正常工作，符合IEC 61000-4-4 EFT和IEC 61000-4-6传导RF标准。评估套件可用于基于Windows的GUI软件，该软件可从Analog Devices网站下载（需要登录帐户）。使用评估套件软件需要Windows 10或更高版本。
特性
- 对MAX22915进行全面且简单的评估
- 每个通道的主动电流限制为1A（典型值）/1.3A（最大值）
- 在较宽的输入电压范围内和各种负载条件下可靠运行
- /VMOK、/故障 (FAULT) 和/就绪 (READY) LED指示灯
- 指示通道状态和故障的LED指示灯
- 电感负载的快速去磁
- 每通道开路、过载、VDD短路和过电流检测
- 7位ADC用于监测芯片温度、每通道输出电流或VDD电源电压
- 支持SPI和SYNCH看门狗
- 通信错误指示/SPIERR
- 引脚可寻址，菊花链SPI与板载USB2GPIO接口通信
- 温度范围：-40°C至+125°C
- 瞬态抗扰度符合IEC 61000-4-2浪涌和IEC 61000-4-5ESD 标准
- 在开关打开、关闭或以高达131Hz频率切换时，对于每通道诊断具有增强的EFT和RF传导抗扰性
- 具有板载数字隔离、功能接地连接和Y-电容，可安全操作
- 经过验证的PCB布局
- 完全组装并经过测试
- 兼容Windows 10或更高版本的软件
应用
- 工业数字输出
- PLC系统
必要设备
- MAX22915评估套件
- 带USB-C电缆的PC
- 24V电源

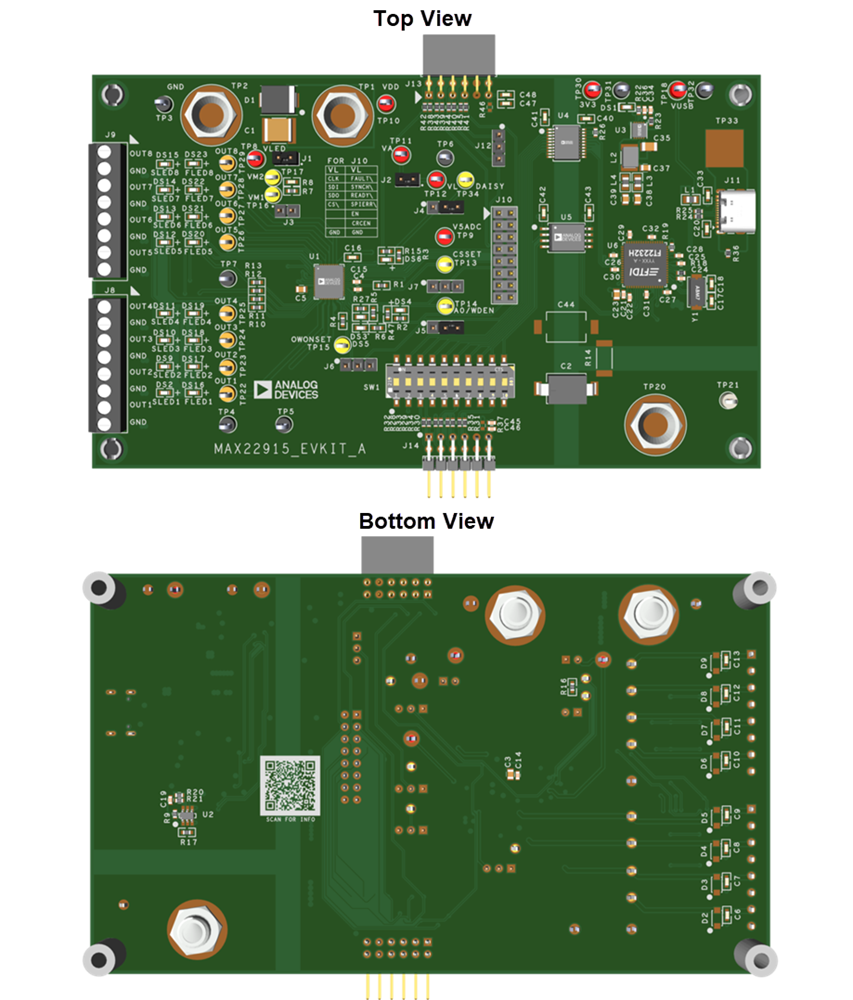

板布局
