Analog Devices Inc. ADIN1140 10BASE-T1S MAC-PHY
Analog Devices ADIN1140 10BASE-T1S MAC-PHY是一款低功耗、高性能的单端口MAC-PHY，适用于工业单对以太网连接。该设备支持10BASE-T1S网络的多点广播和点对点半双工应用，实现整个建筑、机柜、机器人和区域架构设计中的低成本以太网通信。
ADI ADIN1140集成了OPEN Alliance 10BASE-T1x MAC-PHY SPI接口和媒体访问控制功能，适用于主机处理器中没有专用以太网MAC而需要以太网连接的系统。ADIN1140支持PLCA、发送优先级队列、地址滤波、VLAN滤波、EtherType滤波、时间同步支持、拓扑发现和高级诊断。
此MAC-PHY非常适合工业柜应用、楼宇自动化和控制、能量控制面板、基于以太网的区域架构和机器人连接。该设备支持强大的EMC/EMI性能、增强的抗噪声能力以及通过数据线供电。ADIN1140在-40°C至+150°C结温范围内工作，采用小尺寸24引脚LFCSP封装。
特性
- 用于工业单对以太网连接的低功耗单端口10BASE-T1S MAC-PHY
- 支持点对点和多点半双工PHY工作模式
- 支持PLCA，可改善半双工通信系统的延迟和吞吐量
- OPEN Alliance 10BASE-T1x MAC-PHY SPI接口，支持直通或存储转发操作
- MAC过滤功能支持地址过滤、VLAN过滤和EtherType过滤
- 支持IEEE 802.1AS和IEEE 1588时间同步
- OPEN Alliance拓扑发现和高级诊断，包括PLCA诊断
- 集成安全状态控制器，用于故障条件处理
- 兼容通过数据线供电
- 强大的EMC/EMI性能，增强了抗噪能力，适用于嘈杂环境。
- 低成本总线接口网络支持，无需外部ESD组件
应用
- 工业机柜应用
- 楼宇自动化和控制
- 能量控制面板
- 基于以太网的区域架构
- 机器人连接
规范
- 符合IEEE 802.3-2022标准的10BASE-T1S PHY
- 单对以太网数据传输速率为10Mbps
- 点对点半双工运行，测试距离达200米
- 已验证多点半双工运行，距离≥25m，节点≥40个
- PLCA功能
- PLCA协调器
- 突发模式
- 优先级模式
- 支持多个PLCA ID
- 总大小为28kB的发送优先级队列
- 16个MAC地址滤波器
- 功能操作模式下的最大电流为50mA
- 睡眠模式电流为40μA
- 1.8V至3.3V I/O逻辑电平，支持5V输入
- 结温范围为-40°C至+150°C
- 封装
- 24引脚LFCSP QFN封装
- 4 mm x 4 mm 封装

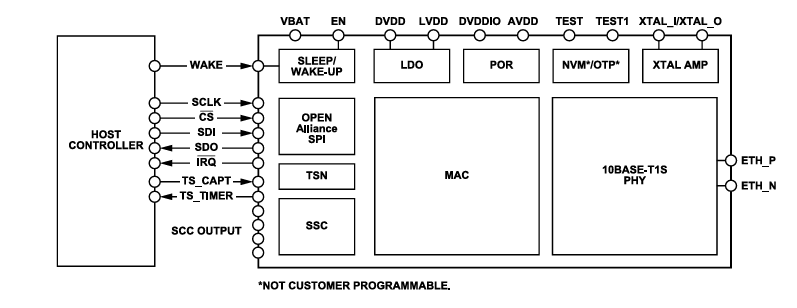

功能图

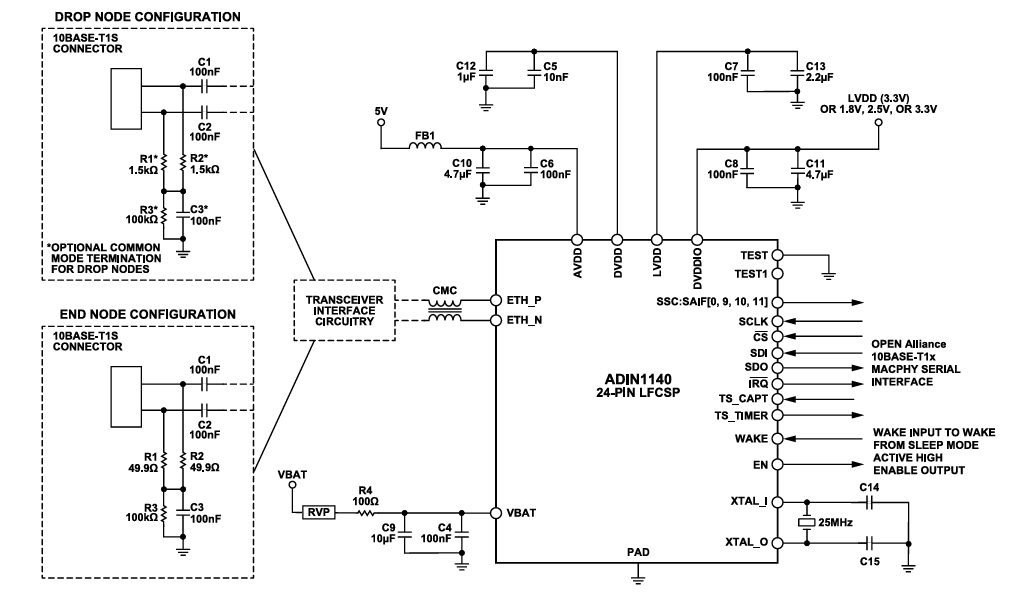

典型连接图
发布日期: 2026-07-10
| 更新日期: 2026-07-15
