Analog Devices Inc. ADPL40505A 评估套件
Analog Devices ADPL40505A评估套件 (ADPL40505AEVKIT#) 是一款经过全面组装和测试的硬件平台，旨在评估ADPL40505A PMOS低压差 (LDO) 线性稳压器的性能和功能。这款紧凑型评估板采用8引脚、2mm×2mm的薄型双列扁平无引线封装 (TDFN) 展示ADPL40505A，为验证稳压器行为、配置选项及应用适用性提供了一个便捷的环境。
该评估套件设计灵活，易于使用，支持1.7V至5.5V的输入电压范围，并通过外部反馈电阻器调节输出电压，范围为0.8V至5.0V。该电路板可提供高达500mA的负载电流，非常适合评估稳压器的标准模式和低功耗工作模式。该电路板还配备了跳线可选的工作模式，用户可在此模式下在常规运行和低功耗模式之间切换，其中静态电流可以降至20µA。
这款ADI评估套件采用经过验证的2层印刷电路板 (PCB) 布局，铜层厚度为1oz，专为低噪声和稳定性优化。ADPL40505A本身提供45μVRMS输出噪声（10Hz至100kHz），在10kHz时具有60dB的PSRR，并具备广泛的保护功能，包括过电流、过温关断和反向电流保护。该电路板还包括用于稳压器开关控制的使能 (EN) 跳线 (JU1) 和模式选择跳线 (JU2)。
ADPL40505AEVKIT#测试套件专为从事低噪声电源、便携式设备或精密模拟系统的设计人员打造，提供简易测试平台，仅需直流电源、电子负载和数字电压表即可快速启动并完成特性分析。
特性
- 评估ADPL40505A，采用8引脚 (2mm x 2mm) TDFN封装
- ADPL40505AATA+预安装
- 输入电源电压范围：1.7 V至5.5 V
- 0.8 V至5.0 V外部反馈电阻器配置
- 输出电流：高达500mA
- 跳线可选工作模式
- 已验证的双层1oz铜PCB布局
- 紧凑型解决方案尺寸
- 完全组装并经过测试
应用
- 手机
- 数码相机和音频设备
- 便携式和电池供电设备
必要设备
- ADPL40505AEVKIT#
- 5.5 V、1 A直流电源
- 电子负载能力为500 mA
- 数字伏特计 (DVM)

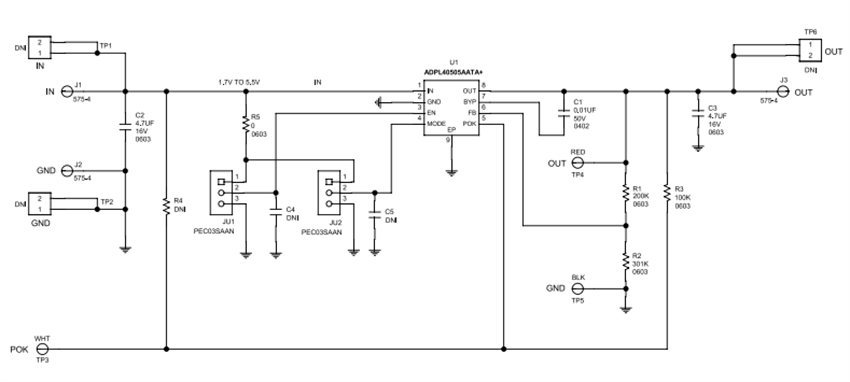

原理图
测量设备设置
